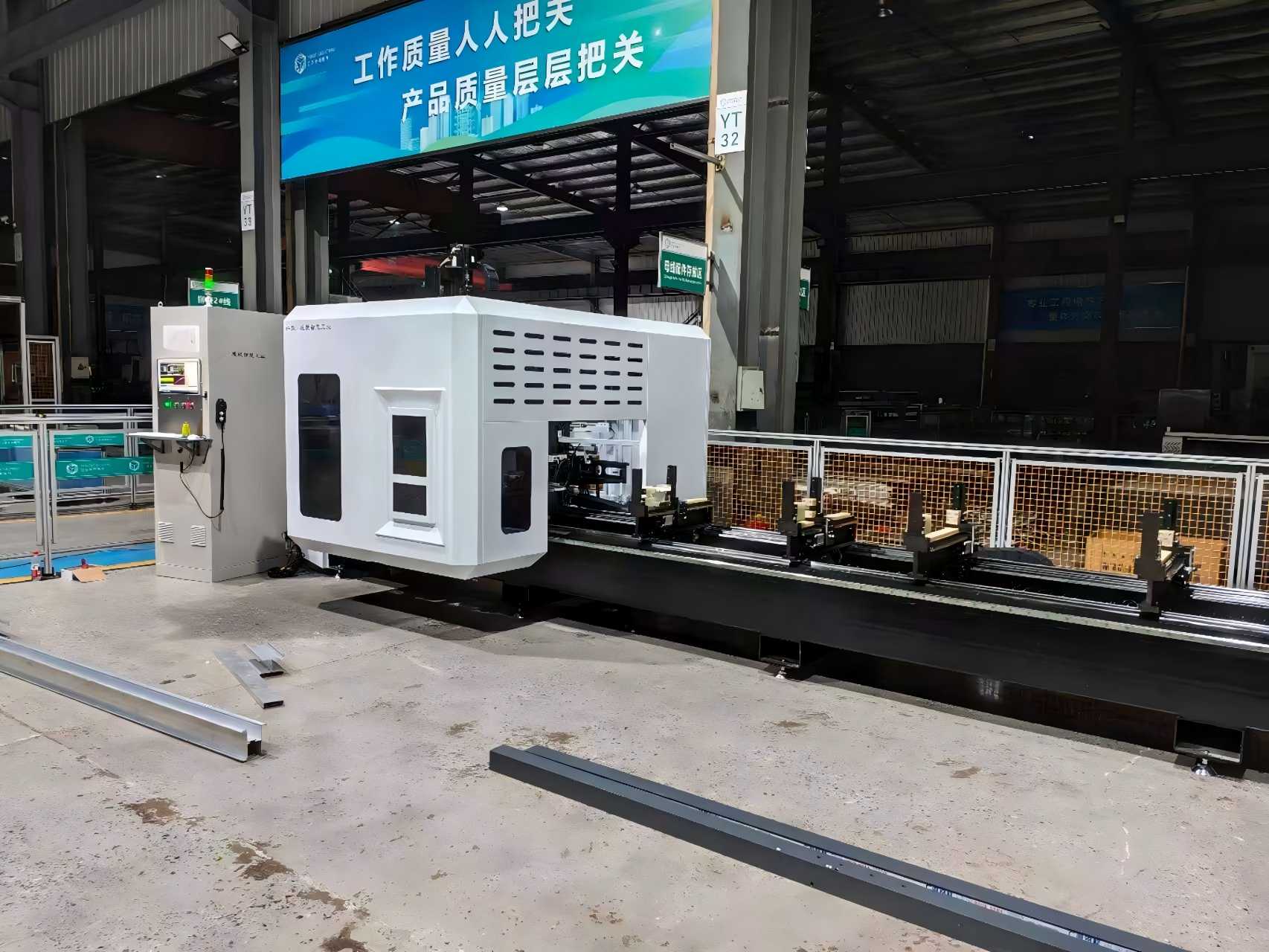

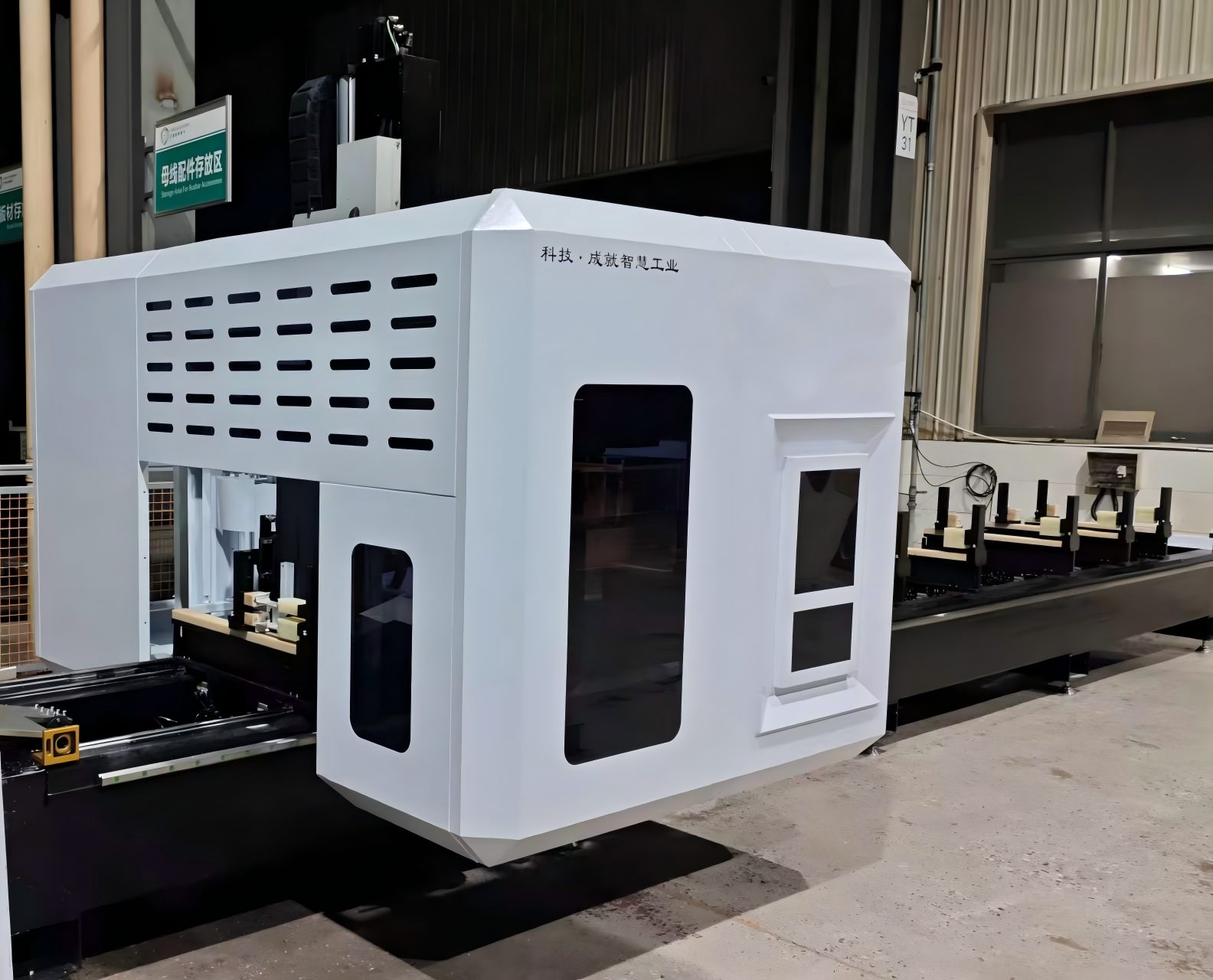

Abiadura Handiko 5 Ardatz Gantry Mekanizazio Zentroa Gortina Horma Fabrikatzeko

Gure zurruntasun handiko 5 ardatzeko Gantry Mekanizazio Zentroa horma-horma eta fatxada arkitektonikorako diseinatuta dago. Formatu handiko aluminiozko profilak, gortina-horma-panel bateratuak eta ±0,05 mm-ko kokapen-zehaztasunarekin geometria konplexuak mekanizatzen ditu. Abiadura handiko fresatzeko, zulatzeko, talkatzeko eta ebakitzeko diseinatua, fabrikazio-eraginkortasuna nabarmen hobetzen du gainazaleko kalitatea bermatuz. CE ziurtagiria salmenta osteko laguntza integralarekin.

Ezaugarri nagusiak

• 5 ardatzeko aldibereko mekanizazioa - Fatxadako geometria konplexuetarako eta 3D sestrarako aproposa.

  Heavy Duty Gantry Egitura - Zurruntasun handia eta bibrazio moteltze bikaina epe luzerako zehaztasuna lortzeko.

  Formatu Handiko Mekanizazio Eremua - Gortina-horma-panelak, mullions eta trabesak onartzen ditu.

  Abiadura Handiko Ardatza - Aluminiozko eta altzairuzko profilak mekanizatzeko optimizatua.

  Erreminta-aldatzaile automatikoa (ATC) - geldialdi-denbora murrizten du eta produktibitatea hobetzen du.

  Erabiltzaileentzako CNC Sistema - CAD/CAM software nagusiarekin bateragarria.

  Konfigurazio pertsonalizagarria - OEM/ODM soluzioak eskuragarri daude kontratista globalentzat.




Zehaztapen Teknikoak

Nola Funtzionatzen Du

CAD / CAM sarrera

Gortina-hormako panela edo aluminiozko profila CAD-n modelatzen da lehenik (LogiKal, SchüCal, SolidWorks, etab.).

CAM softwareak 3D eredua erreminta-ibilbide eta G-kode bihurtzen ditu, ebaketa-angeluak, aurrerapen-abiadurak, ardatzaren abiadura eta erreminta-aldaketaren sekuentzia barne.

2. Lotu pieza

Aluminiozko/altzairuzko horma-horma-profil luzeak edo fatxada-panel handiak makinaren ohean finkatzen dira CNC kontrolatutako besarkada mugikorren bidez.

Besarkadak automatikoki kokatzea talkak saihesteko eta pieza deformaziorik gabe eusteko.

3. Gantry egitura X / Y-n mugitzen da

Makinak zubi motako gantry bat erabiltzen du:

X ardatza = Gantry profilaren/panelaren luzeran zehar mugitzen da

Y ardatza = mekanizazio burua zabaleran zehar mugitzen da

Z ardatza = ardatza gora/behera mugitzen da

Horrek lan-eremu zabal eta irekia ematen du tamaina handiko horma-horma zatietarako.

4. Bi ardatz birakariek ardatza okertzen dute

X/Y/Z gain, makinak honako hauek ditu:

A ardatza = okertu X inguruan

C ardatza = biratu Z inguruan

(edo B/C buruaren diseinuaren arabera)

Beraz, ardatzak mitra konposatuak, drainatze-zulo angeludunak, 3D fatxadaren sestrak eta alboko ezaugarriak moztu ditzake pieza askatu gabe.

5. 5 ardatzeko aldibereko ebaketa

CNC kontrolagailuak ardatz linealak + birakariak elkarrekin gidatzen ditu.

Tresna gainazaleko angelurik onenean mantentzen da → akabera leunagoa, zalaparta gutxiago, berriro finkatu gabe.

Eragiketa tipikoak konfigurazio batean:

Amaiera fresatzea

Zulaketa/zulaketa

Artekatzea

Mitra ebaketa

Zerra xafla ebaketa

Fatxada konplexuetarako 3D sestra fresatzea

6. Erreminta automatikoa aldatzea

Tresnak aldizkari batean gordetzen dira (zulagailuak, amaierako fresak, txorrotak, zerra-orriak).

ATCk erremintak automatikoki trukatzen ditu programan zehar, beraz, horma-horma-profil bat guztiz mekanizatu daiteke operadoreak esku hartu gabe.

7. Prozesuan egiaztatzea eta irteera

Zundak/kodetzaileak posizioa eta erremintaren egoera egiaztatzen du.

CNCak desbideratzeak konpentsatzen ditu denbora errealean.

Emaitza: amaitutako gortina-hormako mullion, traba edo fatxada-panela zulo, zirrikitu eta angelu konplexu zehatzekin — muntatzeko prest.

Aplikazio-esparru nagusia

Aplikazio tipikoakHorma Gortinarako 5 Ardatz Gantry Mekanizazio Zentroabesteak beste:

1. Altuera handiko eraikineko aluminiozko horma gortina-markoak
2. Ezkutuko marko eta marko bistako beirazko fatxadako estrusioak
3. Gortina-hormako izkin-junturak eta forma bereziko fatxada-profilak
4. Eguzki-gela, argizuloa eta aluminiozko leiho eta ate-profil handiak
5. Puntu-euskarridun beirazko horma gortinak aluminiozko euskarriak
6. Aluminiozko fatxada industriala eta altzairuzko horma-profil apaingarriak
7. Aeroespazialeko aluminiozko profil arinak (industria arteko bateragarriak)

Lehengai egokiak: 6063 aluminio aleazioa, estrusio hutsak, aluminio solidoa, horma meheko altzairua, PVC profil arkitektonikoak.

Aplikazio-eszenatokiak

Gortina Harresi Ekoizpena Unitatea

Fatxada arkitektonikoak

Aluminiozko Mullions eta Transoms

Gortina-hormako geometria konplexua

Beira Gortina Horma Groove Mekanizazioa

Altzairuzko Horma Gortina Egiturazko Markoak
