800mm CNC Gortina Horma Amaierako Fresatzeko Makina

Shandong Lebulang Precision Machinery Co., Ltd., Lebulang Machine markapean jarduten duena, aluminioa prozesatzeko ekipoak fabrikatzen ditu Jinan, Txinako fabrikan 1996az geroztik. 3 ardatzeko CNC amaierako fresagailu honek aluminiozko horma eta fatxada profilak, ate eta leiho markoak eta estrusio arkitektonikoak prozesatzen ditu. X ardatzeko 800 mm-ko bidaia du, ardatzaren biraketa automatikoa 0°-tik 90°-ra, burdinurtuzko oinarri astun bat eta loteen ekoizpenerako profil anitzeko atxikipena ditu. HMI erabilerraza duen SYNTEC CNC sistema industrial batek USB CAD inportazioa eta aurrez kargatutako profil liburutegiak onartzen ditu konfigurazio azkarrerako.

• 800 mm-ko X ardatzaren bidaia:The800mm CNC Gortina Horma Amaierako Fresatzeko MakinaX ardatzean 800 mm-ko luzera eskaintzen du, horma-horma eta fatxada-profil handiak konfigurazio bakarrean egokitzeko.
• 3 ardatzeko CNC serbo kontrola:X, Y eta Z ardatzak doitasun bola-torlojuekin akoplatutako serbo-motoreek gidatzen dituzte. Kokapen-zehaztasuna ± 0,02 mm-n zehazten da, produkzio loteetan tenoi eta zirrikitu dimentsio koherenteak onartzen dituena.
• Burdinurtu handiko oinarria:Makinaren ohea burdinurtuzkoa da, bibrazioak hezetzeko eta abiadura handiko fresatzeko egonkortasuna mantentzeko diseinatuta. Horrek muturreko aurpegi leun eta errebarik gabekoak eta erremintaren iraupen luzeagoa lortzen laguntzen du.
• 0° eta 90° bitarteko ardatzaren biraketa automatikoa:Fresa-ardatzak 0°-tik (horizontala) 90°-ra (bertikala) biratu dezake programaren kontrolpean. Profilaren muturrak horizontalak eta bertikalak estutu batean mekaniza daitezke pieza edo tresneria eskuz birkokatu gabe.
• Profil anitzeko estutzea:Pintzagailuak 3 eta 5 profil aldi berean finkatu ditzake, amaierako fresatzeko eragiketa berdinak ziklo bakarrean prozesatzeko aukera emanez.
• SYNTEC industria CNC sistema:Kontrol-unitateak koloreko HMI bat, CAD fitxategiak inportatzeko USB ataka eta aldez aurretik kargatutako profil liburutegiak ditu tenon eta koska geometria arruntekin. Operadoreek programa hautatzen dute, profilak kargatu eta zikloa hasten dute G kodea idatzi gabe.

800mm CNC Gortina Horma Amaierako Fresatzeko Makina

Nola Funtzionatzen Du

The800mm CNC Gortina Horma Amaierako Fresatzeko MakinaOperadoreak aluminiozko bost profil gehienez kargatzen ditu euskarri pneumatikoan. SYNTEC kontrolagailuko mekanizazio-programa hautatu ondoren, aurrez kargatutako liburutegitik edo CAD-k inportatutako fitxategi batetik, zikloa hasten da. X, Y eta Z ardatz serboek fresa lehen profilaren muturrean kokatzen dute. Ardatzak automatikoki biratu dezake 0° eta 90° artean gainazal horizontalak zein bertikalak mekanizatzeko, piezak askatu gabe. Φ350 mm-ko karburozko fresak 2800 bira/min-n dabilena, materiala kentzen du tenoiak, koskak eta ildaskak sortzeko. Tenoiaren gehienezko sakonera 100 mm-koa da, eta profilaren gehienezko sekzioa 330 mm-ko zabalera eta 180 mm-ko altuera du. Mutur batean programatutako sekuentzia osatu ondoren, ardatzak hurrengo piezara birkokatzen dira. Loteko profil guztiak amaitutakoan, besarkadak askatzen ditu eta operadoreak mekanizatutako piezak kentzen ditu.

Funtsezko osagaiak

• Burdinurtuzko makina-ohea:Gida-errail linealetarako eta ardatz mugikorretarako bibrazioak moteltzeko oinarri zurruna eskaintzen du. Galdaketa-masak ebaketa-egonkortasuna mantentzen laguntzen du fresatzeko pasabide astunetan.
• Servomotorrak eta bola-torlojuak (X/Y/Z):Zehaztasun-lurratutako bola-torlojudun AC serbo unitateek ± 0,02 mm-ko kokapen-zehaztasuna eskaintzen dute 800 mm-ko X ardatzaren bidaian, 330 mm-ko zabaleran eta 180 mm-ko altueran.

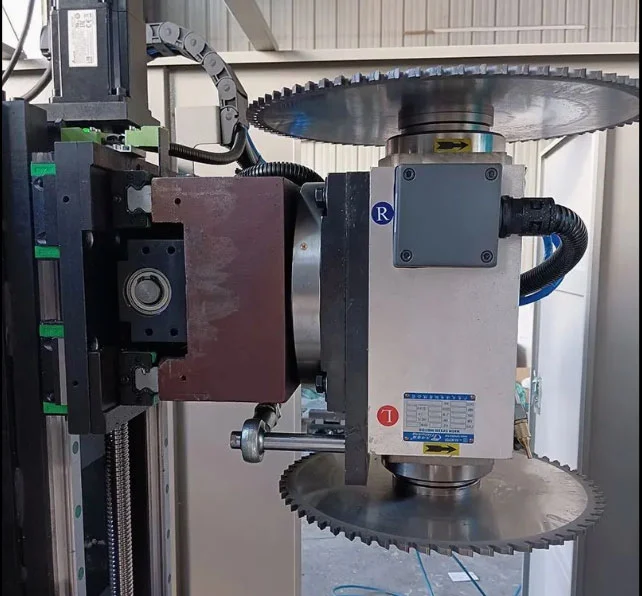

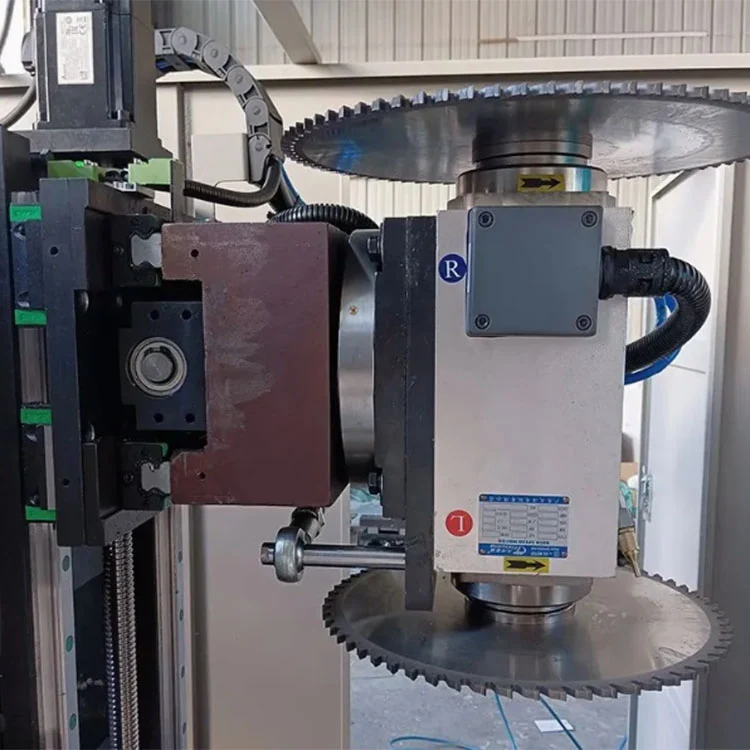

• Ardatz birakaria:3 kW-eko motor batek Φ350 mm-ko fresa gidatzen du 2800 rpm-ra. Ardatzaren karkasa 0°-tik 90°-ra biratzen da serbo kontrolpean, mutur horizontal eta bertikaleko fresaketa automatikoki aldatzeko.

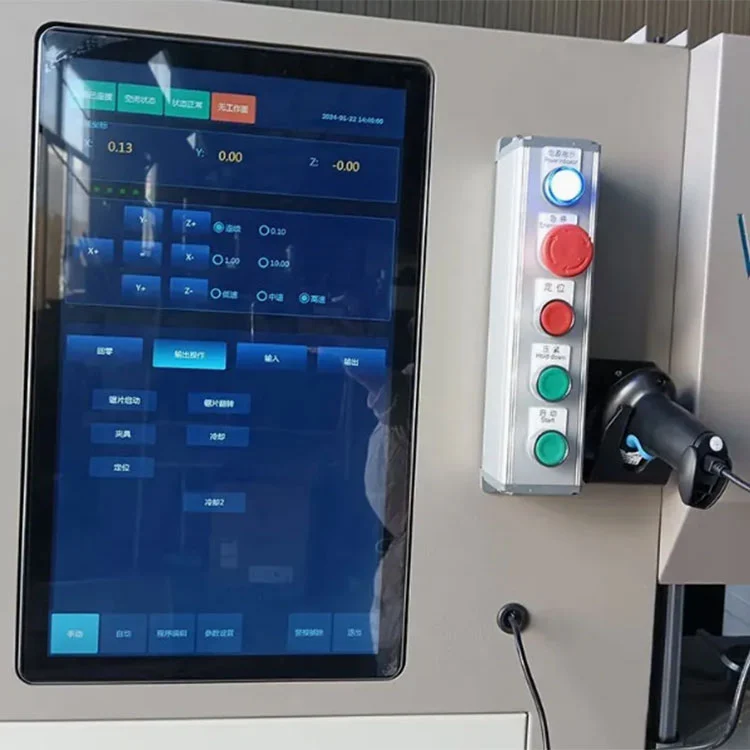

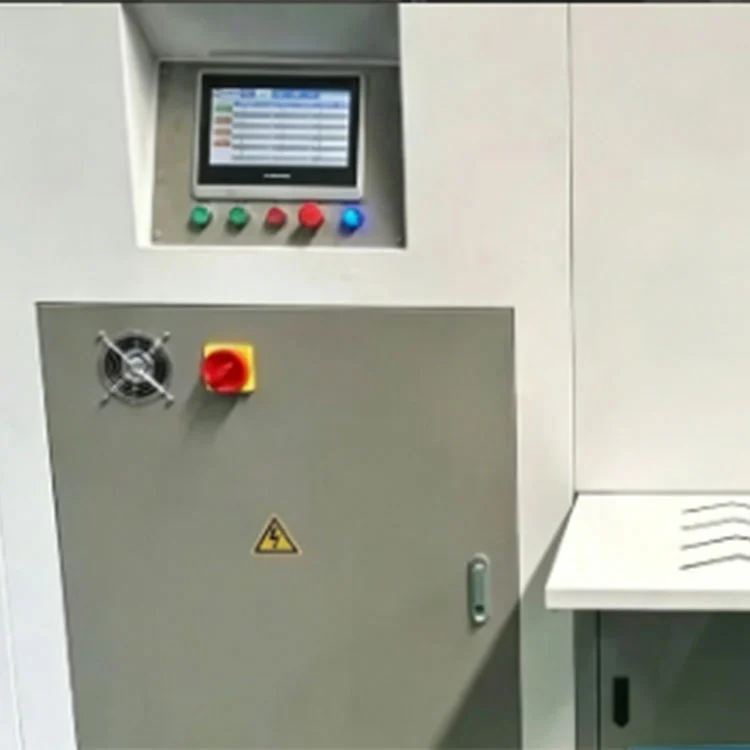

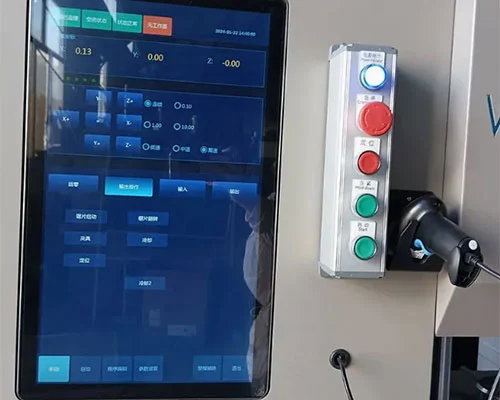

• SYNTEC CNC kontrolagailua:Industria-mailako CNC sistema koloretako ukipen-pantaila HMI batekin. Profilen liburutegiak gordetzen ditu, CAD marrazkiak USB bidez inportatzen ditu eta ardatzen mugimendua, ardatzaren biraketa eta estutze-sekuentziak kudeatzen ditu.

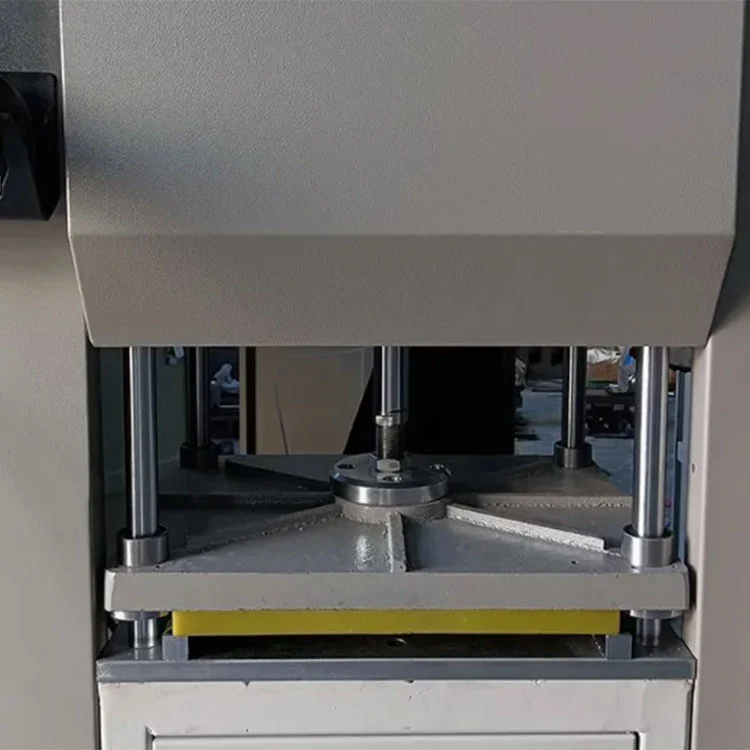

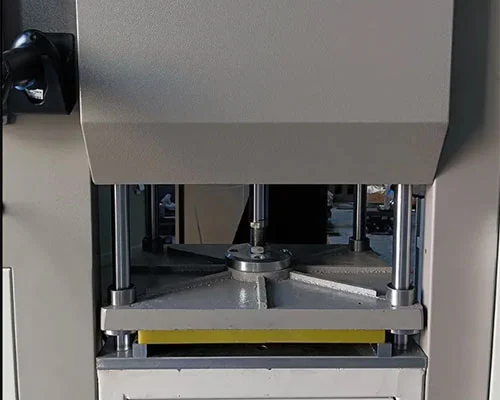

• Profil anitzeko besarkadura pneumatikoa:3 eta 5 profil ditu aldi berean. Tentsio-indarra 0,5 eta 0,8 MPa artean ezarritako aire-presioaren hornidurak erregulatzen du. Masailezurren txertaketak profilaren sekzio desberdinetarako alda daitezke.
• Segurtasun itxitura:Zaindariek fresatzeko gunea estaltzen dute funtzionamenduan zehar. Larrialdi-geldialdi-zirkuitu batek ardatz guztiak eta ardatzen biraketa geldiarazten ditu aktibatuta dagoenean.

Aplikazioak

The800mm CNC Gortina Horma Amaierako Fresatzeko Makinahauetarako erabiltzen da:

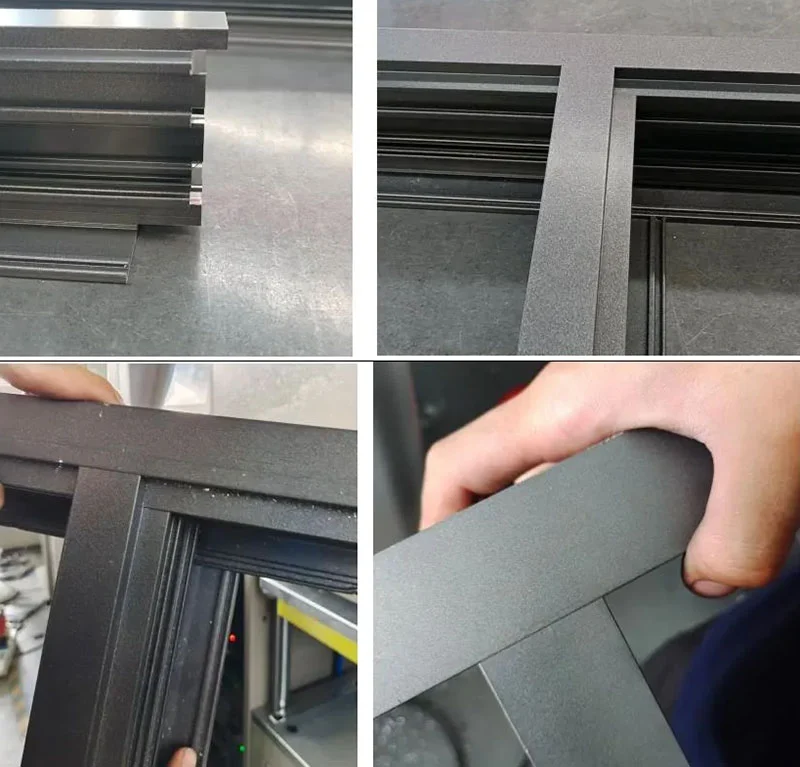

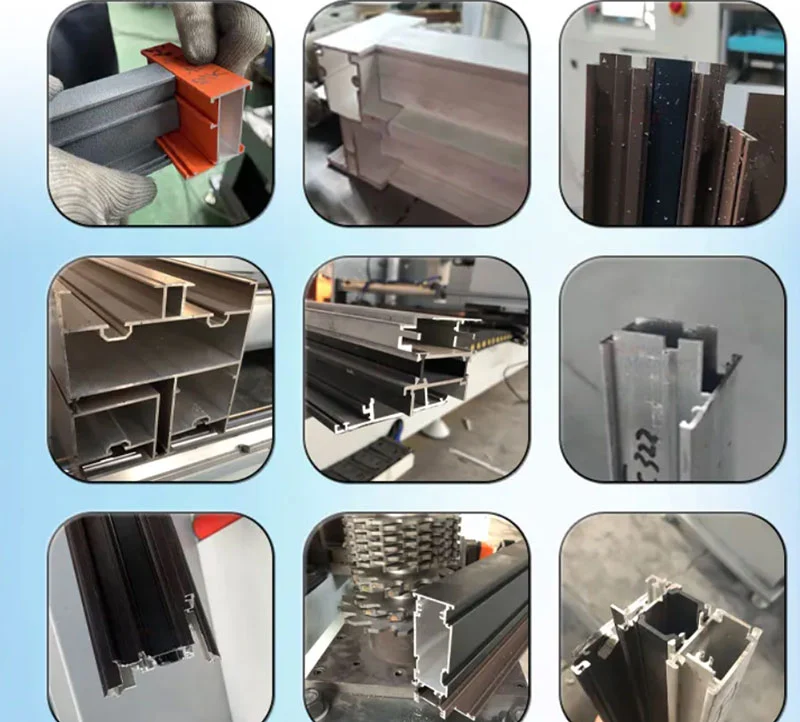

• Aluminiozko horma gortina eta fatxada profila amaierako fresaketa.
• Ate eta leihoen markoaren mullion eta transom tenoiak prozesatzea.
• Aluminiozko profil arkitektonikoa koska eta zirrikitu ebaketa.

Paketatzea eta bidalketa

1. Makinaren film osoa biltzea hezetasunetik babesteko.
2. Talkaren aurkako ertzaren betegarria ertz guztietan eta irten diren zatietan.
3. Fumigaziorik gabeko kaxa eta paleta altzairuzko uhalekin garraiatzeko segurua izateko.

Fabrikatzailea eta Bermea

• Ezarritako fabrikatzailea:Shandong Lebulang Precision Machinery Co., Ltd.k aluminioa eta PVCa prozesatzeko ekipoak ekoizten ditu Jinan, Txinako instalazioetan, 1996az geroztik.800mm CNC Gortina Horma Amaierako Fresatzeko MakinaFabrikan zuzenean hornitzen da CE eta ISO 9001 ziurtagiriarekin.
• Bermea eta laguntza:Urtebeteko berme batek egitura nagusia estaltzen du fabrikazio-akatsen aurka. Urruneko laguntza teknikoa, funtzionamendu bideoak eta ingelesezko eskuliburu bat eskaintzen dira kostu gehigarririk gabe.
• Ordezko piezak:Normalean ordezkatzen diren elementuak, hala nola fresak, clamp-marailak eta zigiluak, hornituta daude eta ohiko merkantzien bidalketekin bidal daitezke.
• Pertsonalizazioa:OEM eta ODM konfigurazioak onartzen dira. Tentsioa, X ardatzaren bidaia eta ardatzaren zehaztapenak bezeroen eskakizunetara egokitu daitezke.

Ohiko galderak

Q1: Zein profil prozesatu ditzake makina honek?

A: Aluminiozko horma-horma-profiletarako diseinatuta dago, fatxada-estrusioetarako eta ate eta leiho-marko ataletarako. Gehienezko prozesatzeko sekzioa 330 mm-ko zabalera eta 180 mm-ko altuera du, 100 mm-ko tenoi-sakonera duena.

Q2: Nola funtzionatzen du ardatzaren biraketa automatikoak?

A: Ardatzak 0° (horizontal) eta 90° (bertikala) biratzen du serbo kontrolpean. Horri esker, makinak profilaren muturrak horizontal zein bertikalean fresatzeko aukera ematen du, euskarri bakarrean, operadoreak pieza berriro kokatu edo erreminta eskuz aldatu behar izan gabe.

Q3: Zenbat profil mekanizatu daitezke aldi berean?

A: Pintzagailu pneumatikoak 3 eta 5 profil eduki ditzake aldi berean, profilaren sekzioaren arabera. Lotutako profil guztiak ziklo berean mekanizatzen dira.

4.G.: Zaila al da programazioa?

E: SYNTEC kontrolagailuak aldez aurretik kargatutako profil liburutegiak biltzen ditu tenon eta koska geometria arruntekin. CAD fitxategiak USB bidez ere inporta daitezke. Operadoreek ukipen-pantailan programa hautatzen dute eta zikloa hasten dute. Ingelesezko eskuliburua eta funtzionamendu bideoa eskaintzen dira.

Q5: Elikadura hornidura pertsonalizatu al daiteke herrialde desberdinetarako?

A: Bai. Konfigurazio estandarrak 380V/50Hz potentzia trifasikoa erabiltzen du. Eskaera egiteko unean beste tentsio eta maiztasun batzuk zehaztu daitezke tokiko estandar elektrikoekin bat etorriz.
