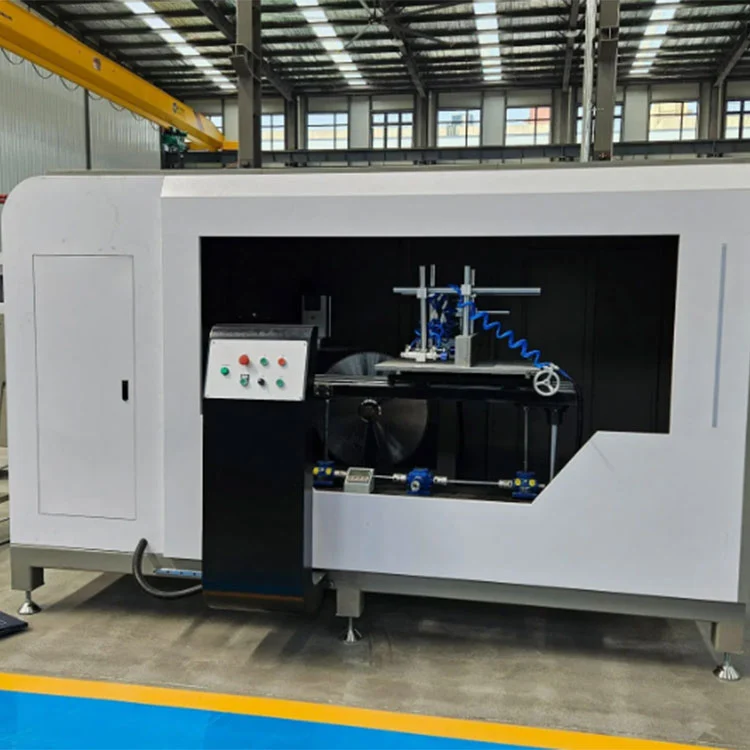

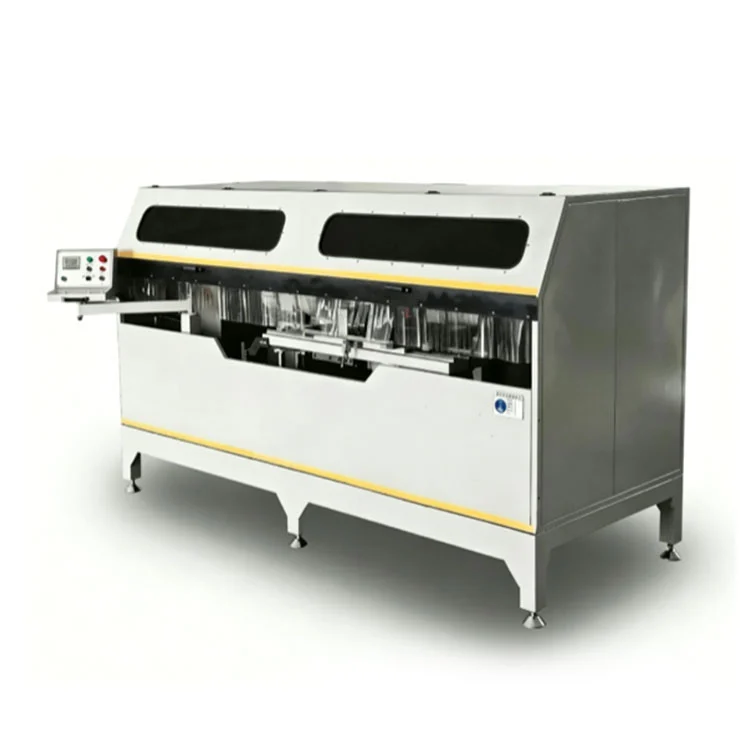

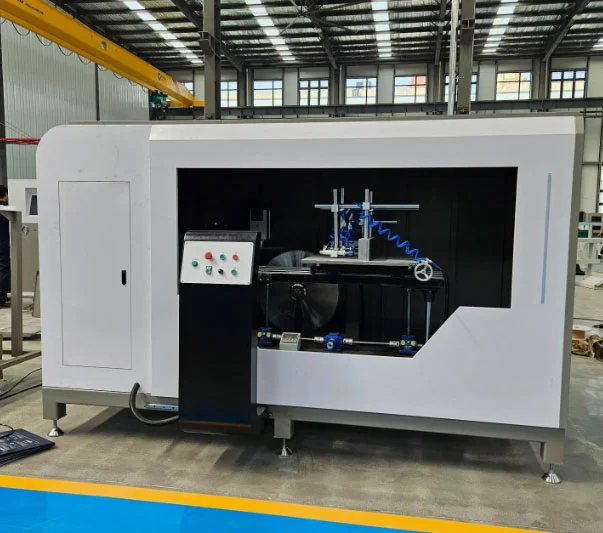

Erresistentzia handiko hormako gortina-zerra

Pala bikoitzeko CNC koska-zerra hau aluminiozko horma-horma-profiletan, mullions, transoms eta estrusio arkitektonikoetan koska, zirrikitu eta angelu konposatuak mozteko eraikita dago. 2,2 kW-ko bi motorrek Φ550 mm-ko karburozko zerra-laba pare bat gidatzen dute 2800 bira/min-n, pala bakoitza ±45°-ko irakurketa digitalaren kontrolpean. Elikadura-sistema hidropneumatiko batek 0-3 m/min-ko abiadura erregulagarrian aurrera egiten du laba-multzoa, eta euskarri pneumatikoek pieza noranzko bertikal eta horizontaletik bermatzen dute. Soldatutako altzairuzko eta burdinurtuzko markoak bibrazio-zahartze tratamendua jasaten du, etengabeko ebaketa-kargapean egonkortasuna mantentzeko.

Erresistentzia handiko hormako gortina-zerra

Ezaugarriak

Makina Markoa

TheErresistentzia handiko hormako gortina-zerrahorma lodiko soldatutako altzairuzko egitura eta burdinurtuzko habe batekin eraikita dago. Muntaia mekanizatu aurretik bibrazioarekin zahartzen da, barneko tentsioa arintzeko eta denboran zehar deformazio probabilitatea murrizteko xedea duen prozesua. Ebaketa-kargen azpian sortzen den egonkortasunak koska geometria koherentea mantentzen laguntzen du ekoizpen luzeetan.

Zerra-ohol bikoitzak

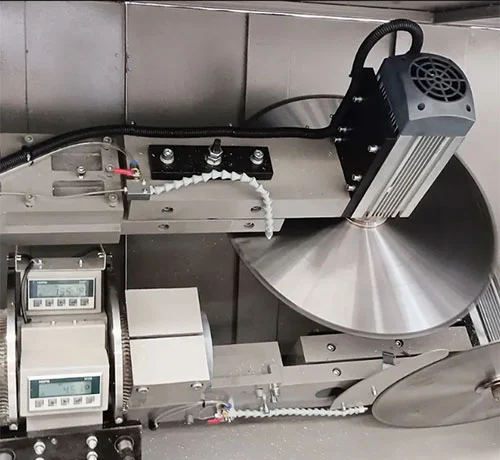

Φ550 mm-ko karburozko puntako bi pala, bakoitza 2,2 kW-ko motor batek 2800 bira/minn bultzatuta, ebaketa-ekintza ematen dute. Bi xafla biak ±45°-ko kulunketan ezar daitezke, hormako profiletan koska eta angelu konposatuak ebakitzeko erremintarik aldatu gabe. Xaflaren diametroa eta hortzaren geometria aluminiozko ebaketa egiteko hautatzen dira, normalean bigarren leunketarik behar ez duen errebarik gabeko akabera lortzeko.

Pantaila Digitalaren Kontrola

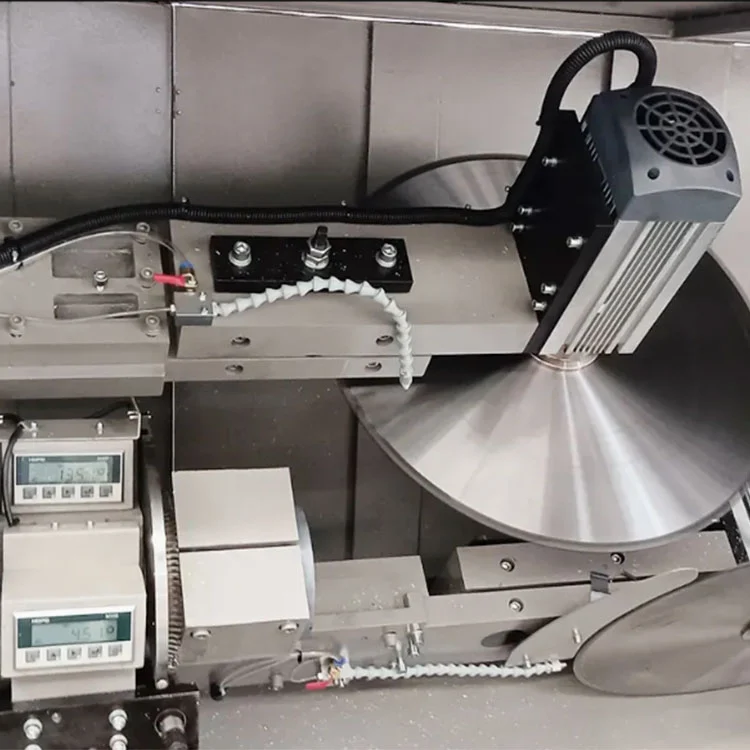

Eskala magnetikoko irakurgailu digital batek ebaketa-angelua eta lan mahaiaren altuera erakusten ditu denbora errealean. Kokapen-zehaztasuna ±0,1 mm-tan zehazten da. Operadoreak pantaila digitala erabiliz nahi den angelua ezartzen du, eta palaren posizioak horren arabera doitzen dira, ekoizpen loteetan errepika daitezkeen konfigurazioetarako erreferentzia bat eskainiz.

Pintzaketa pneumatikoa

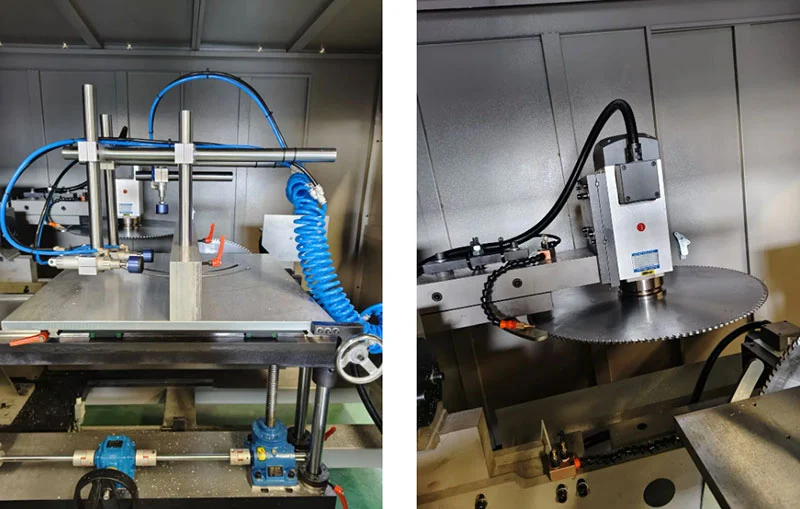

Instalazio pneumatiko bertikalak eta horizontalak, 0,5-0,8 MPa-ko aire-presioarekin hornituta, aluminiozko profilari eusten diote ebaketa-zikloan. Pintza-indarra banatzen da pieza ziurtatzeko gainazala markatu gabe. Blokeatzea eta askatzea makinaren ziklo-sekuentziaren bidez kontrolatzen dira.

Elikadura Hidro-Pneumatikoa

Pala-jarioak sistema hidropneumatiko bat erabiltzen du, 0-3 m/min-ko abiadura erregulagarria duena. Elikadura-tasa kontrolatuak profilaren deformazioa eta pala lotzea ekiditen laguntzen du, batez ere ebakidura lodiagoak edo handiagoak mozten direnean.

Segurtasuna eta Ingurumena babestea

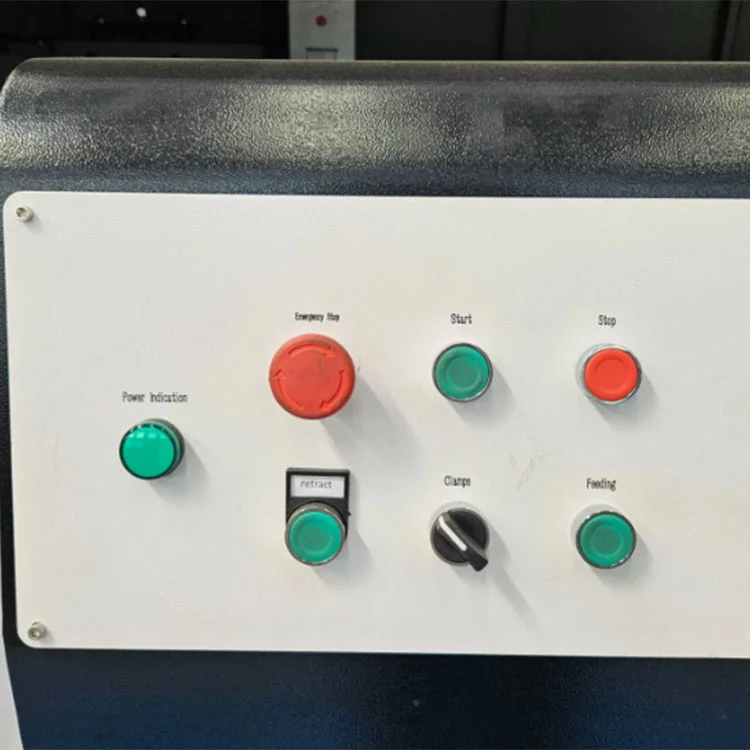

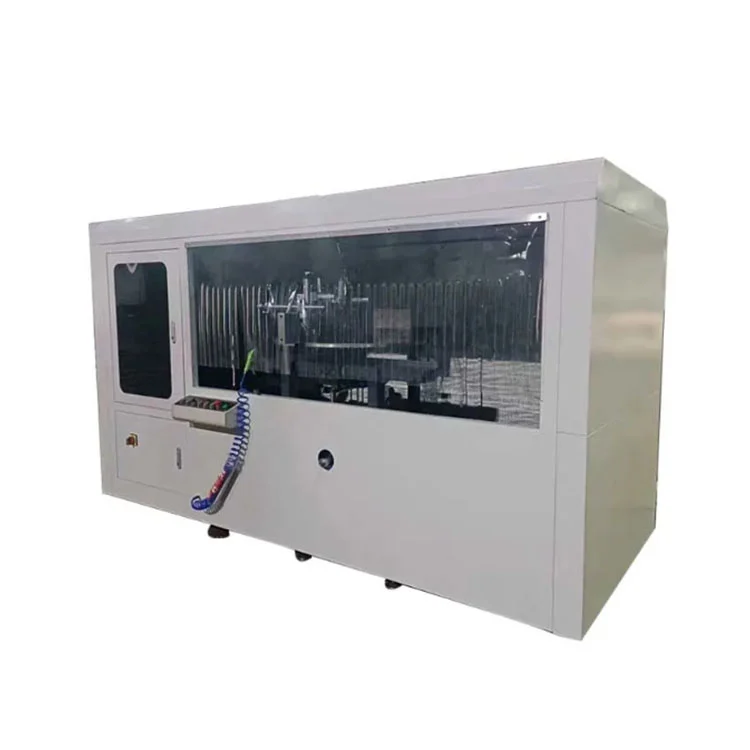

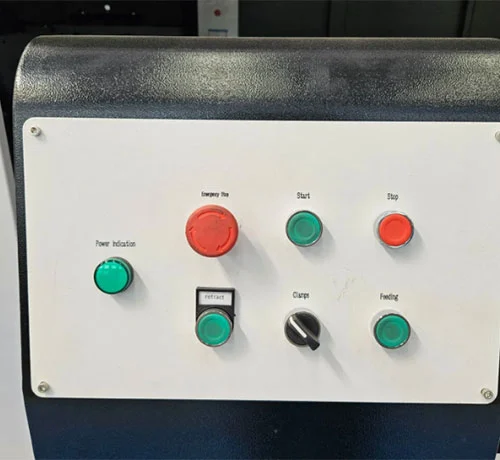

Panel gardenak dituen estaldura osoko segurtasun itxitura batek ebaketa-eremua inguratzen du. Larrialdietarako gelditzeko botoia, gainkargaren babesa eta talkaren aurkako sentsoreak barne daude. Lainoa hozteko sistema integratuak ebaketa-beroa eta hautsa murrizten du, berehalako lan-eremua garbiago mantenduz eta tailerreko segurtasun-baldintza estandarrak betetzen ditu.

Nola Funtzionatzen Du

1. Operadoreak aluminiozko profila lan-mahaiaren gainean jartzen du eta besarkada pneumatikoak aktibatzen ditu, pieza hori norabide bertikal zein horizontaletik bermatzen dutenak.
2. Nahi den ebaketa-angelua eskala magnetikoko pantaila digitalaren bidez ezartzen da, eta zerra-ohol bikoitzak horren arabera kokatzen dira ±45°-ko tartean.
3. Elikadura hidropneumatiko-sistemak biraka-palak profilean aurrera egiten ditu abiadura kontrolatuan (0-3 m/min), koskak, zirrikituak edo angelu konposatuak pasa bakarrean moztuz.
4. CNC sistemak CAD inportazio grafikoa eta programazio grafikoa onartzen ditu, operadoreek koska-ereduak, zuloen posizioak eta zirrikituen dimentsioak zuzenean diseinu-fitxategietatik definitzeko.
5. Hiru ardatzeko serbo-motor osoko konfigurazioak (X, Y, Z ardatzak kremailera eta pinoi eta bola-torlojuek gidatzen dituztenak) benetako hiru ardatzeko loturak ahalbidetzen ditu zulatzeko, fresatzeko zirrikituak, zulo biribilak, forma bereziko zuloak, giltza-zuloak eta abokatuak finkatzeko.
6. Aukerako hiru aldeetako mahai-mahai batek profila hiru aurpegietan mekanizatzea ahalbidetzen du, berriro kokatu gabe, prozesatzeko eraginkortasuna hobetuz aluminiozko estrusio konplexuetarako.
7. Ebaketa-zikloa amaitu ondoren, xaflak atzera egiten dute, besarkadak askatzen dira eta mekanizatutako profila kentzen da.

Fabrikatzailea eta Bermea

Shandong Lebulang Precision Machinery Co., Ltd., Lebulang Machine gisa funtzionatzen duena, aluminioa prozesatzeko ekipoak ekoizten ditu Jinan, Txinako fabrikan, 1996az geroztik.Erresistentzia handiko hormako gortina-zerraFabrikan zuzenean hornitzen da CE eta ISO ziurtagiriarekin. Egitura nagusiari 12 hilabeteko bermea aplikatzen zaio. Urruneko laguntza teknikoa, funtzionamendurako trebakuntza bideoak eta ingelesezko eskuliburua sartzen dira. Lekuko prestakuntza eta martxan jartzea kostu gehigarriarekin antola daitezke. Ordezko piezak, hala nola zerra-orriak, zigilu pneumatikoak eta gida-osagaiak hornitzen dira bidaltzeko.

Ohiko galderak

Q1: Zein da makina honek prozesatu dezakeen profilaren gehienezko tamaina?

A: Eredu estandarrak 300 × 250 mm arteko profilak maneiatzen ditu 175 mm-ko ebaketa-sakonera gehienez. 350×300 mm-ra arteko sekzio handiagoetarako konfigurazio pertsonalizatuak eskuragarri daude eskaeran.

Q2: ± 45° ez diren angeluak moztu ditzake?

A: Eredu estandarrak angelu arbitrarioak ±45°-ko ebaketa onartzen ditu bi aldeetan. Hautazko CNC bertsio batek ±90°-ra zabaltzen du profilaren geometria konplexuagoetarako.

Q3: Zein da prozesatzeko zehaztasuna?

A: Kokapen-zehaztasuna ± 0,1 mm-tan zehazten da, ± 0,05 mm-ko kokapen-zehaztasuna errepikatu funtzionamendu-baldintza koherenteetan.

Q4: Salmenta osteko zerbitzua eta prestakuntza eskaintzen al dituzu?

A: Doako lineako eragiketa prestakuntza eta urruneko laguntza teknikoa eskaintzen dira. Lekuko prestakuntza eta instalazioa bereizita antolatu daitezke. 12 hilabeteko bermea aplikatzen da, bizitza osorako laguntza teknikoa eskuragarri dagoela.

Q5: Makina egokia al da ekoizpen masiborako?

A: Pala bikoitzeko ebaketa sinkronikoa, clamping pneumatikoa eta kontrolatutako elikadura sistema etengabeko ekoizpenerako diseinatuta daude gortina-horma fabrikatzeko instalazioetan. Fabrikaren hileko produkzio-ahalmena 50 multzo ingurukoa da.
