Doitasun handiko 5 ardatzeko Gantry Mekanizazio Zentroa Gortina Horma Osagaietarako

Produktuaren laburpena

Gure zurruntasun handiko 5 ardatzeko Gantry Mekanizazio Zentroa Horma Gortina sistemetarako diseinatuta dago diseinu arkitektoniko konplexuak fatxada doitasuneko osagai bihurtzeko. CAD/CAM programazioa A/C ardatzeko fresaketa birakariarekin integratuz, makinak formatu handiko aluminiozko profilak, panel bateratuak eta altzairuzko horma gortinako markoak konfigurazio bakarrean prozesatzen ditu. Bere gantry-egitura astunak epe luzerako egonkortasuna eta ± 0,05 mm-ko kokapen-zehaztasuna bermatzen ditu, eta erreminta-aldagailu automatikoak (ATC) etengabeko fresaketa, zulaketa, rosketa eta ebaketa ahalbidetzen du. Fatxada modernoaren fabrikaziorako diseinatua, behin eta berriz errepikatzen den euskarria ezabatzen du, eskulan-kostuak murrizten ditu eta gainazaleko kalitate handiagoa eskaintzen du geometria konplexuetarako.

Ezaugarri nagusiak

•


  5 ardatzeko aldibereko mekanizazioa fatxadako geometria konplexuetarako eta 3D sestrarako

  Heavy-Duty Gantry Egitura zurruntasun handiko eta bibrazioak moteltzeko

  Formatu Handiko Mekanizazio Eremua tamaina handiko horma-panelei eusten diena

  Abiadura Handiko Elektro-ardatza, aluminio eta altzairuzko profiletarako optimizatua

  Erreminta-aldaketa automatikoa (ATC) etengabeko mekanizaziorako

  CNC Kontrol Sistema aurreratua CAD/CAM software nagusiarekin bateragarria

  Konfigurazio pertsonalizagarria gortina-horma ekoizteko unitate eta modularentzako

  CE Ziurtagiria salmenta osteko laguntza globalarekin




Zehaztapen Teknikoak

Nola Funtzionatzen Du

. CAD / CAM programazioa

Gortina-hormaren diseinu arkitektonikoak CAD softwarean sortzen dira eta CAM bidez CNC tresna-bideetan bihurtzen dira. Sistemak ebaketa-angelu optimoak, erremintaren ibilbideak eta mekanizazio-sekuentziak kalkulatzen ditu fatxadaren geometria konplexuetarako.

2. Pieza estutzea

Aluminiozko edo altzairuzko horma-horma-profil luzeak, baita tamaina handiko fatxada-panelak ere, segurtasunez finkatzen dira CNC kontrolatutako lan-mahaian, mekanizazio-eremuak saihesten dituzten eta deformazioa saihesten duten besarkada pneumatiko moldagarriak erabiliz.

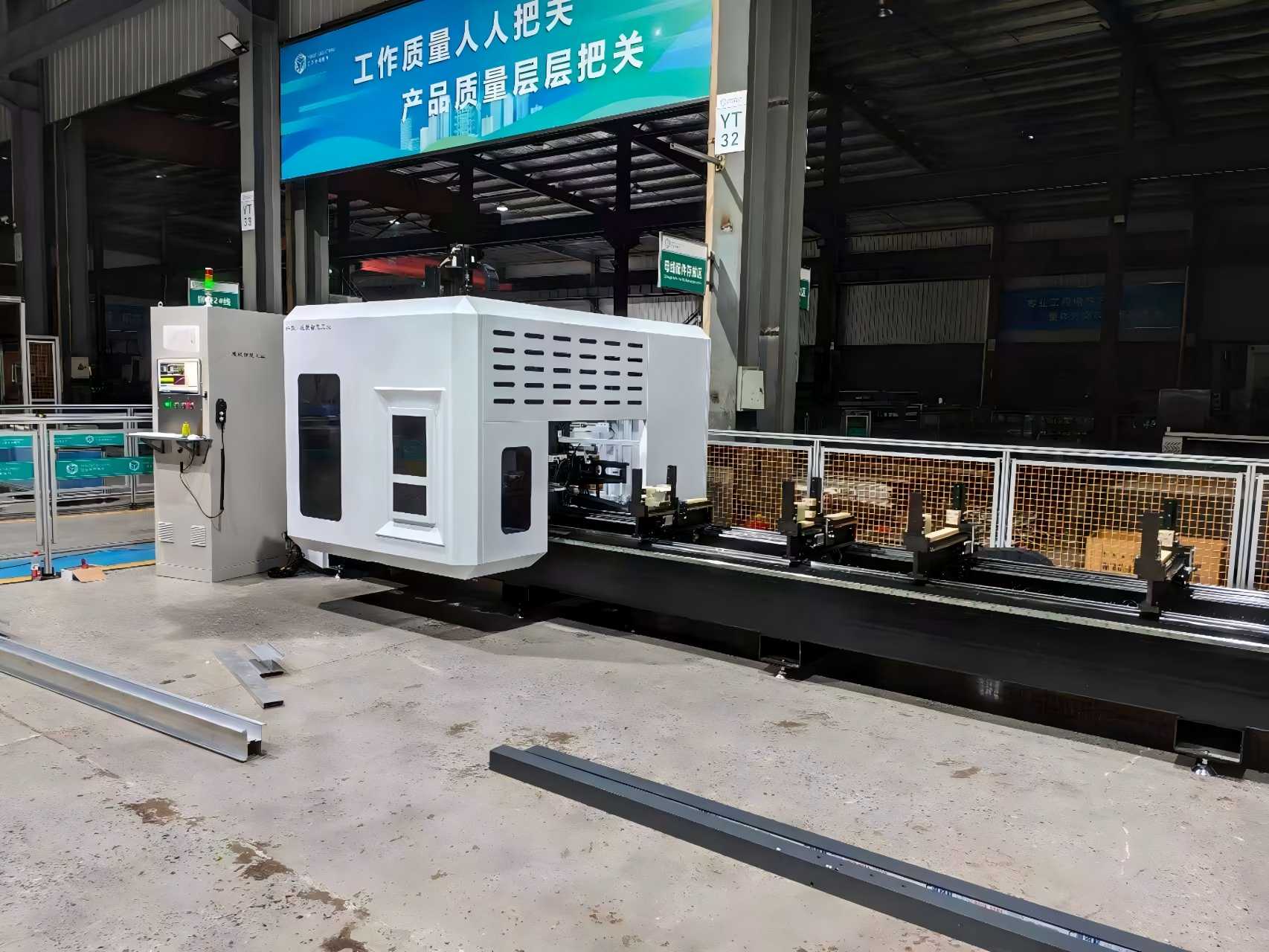

3. Gantry mugimendua (X / Y / Z ardatzak)

Zubi motako gantrya X ardatzean (luzera) zehar mugitzen da, eta mekanizazio burua, berriz, Y ardatzean (zabalera) eta Z ardatzean (altuera) zeharkatzen du. Formatu handiko bidaia sorta honek tamaina osoko horma-horma-osagaien etenik gabeko mekanizazioa onartzen du.

4. 5 ardatzeko aldibereko mekanizazioa (A / C ardatzak)

Mugimendu linealaz gain, ardatzaren burua A ardatzaren bidez okertzen da eta C ardatzaren bidez biratzen du, angelu konposatuko fresaketa, drainatze zirrikituaren mekanizazioa eta 3D sestra ebaketa ahalbidetuz pieza askatu gabe.

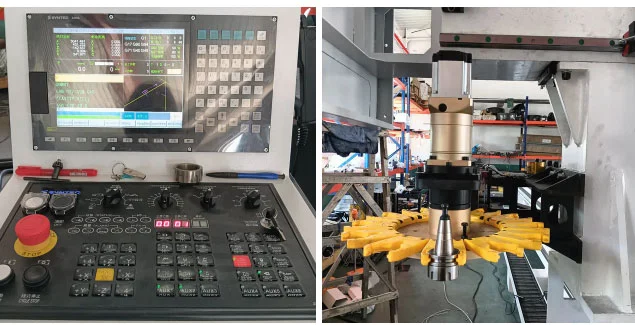

5. Erreminta-aldaketa automatikoa (ATC)

Zulagailuak, amaierako fresak, txorrotak eta zerra-orriak erreminta-biltegian gordetzen dira. ATCk erremintak automatikoki trukatzen ditu zikloan zehar, eta horma gortinak, trabesak eta panelak eragiketa bakarrean mekanizatzea ahalbidetzen du.

6. Zehaztasun irteera

Prozesuan egindako neurketak eta denbora errealeko konpentsazioak dimentsio-zehaztasuna bermatzen du. Amaitutako hormaren osagaiak muntatzeko prest daude, ertz garbiekin, zuloen posizio zehatzekin eta 3D profil konplexuekin.

Prozesuaren fluxua:

CAD eredua → CAM Erremintaren ibilbidea → Besarkada → X/Y/Z Gantry Mugimendua → A/C ardatzaren okertzea → Fresatzea / Zulatzea / Tapping → Amaitutako Gortina Horma Osagaia

Aplikazio-esparru nagusia

Aplikazio tipikoakHorma Gortinarako 5 Ardatz Gantry Mekanizazio Zentroabesteak beste:

1. Altuera handiko eraikineko aluminiozko horma gortina-markoak
2. Ezkutuko marko eta marko bistako beirazko fatxadako estrusioak
3. Gortina-hormako izkin-junturak eta forma bereziko fatxada-profilak
4. Eguzki-gela, argizuloa eta aluminiozko leiho eta ate-profil handiak
5. Puntu-euskarridun beirazko horma gortinak aluminiozko euskarriak
6. Aluminiozko fatxada industriala eta altzairuzko horma-profil apaingarriak
7. Aeroespazialeko aluminiozko profil arinak (industria arteko bateragarriak)

Lehengai egokiak: 6063 aluminio aleazioa, estrusio hutsak, aluminio solidoa, horma meheko altzairua, PVC profil arkitektonikoak.

Maiz egiten diren galderak

1. Zein material prozesatu ditzake makina honek?

Aluminiozko horma-horma-profiletarako optimizatuta dago eta altzairuzko eta fatxadako material konposatuak ere onartzen ditu.

2. Makina hau egokia al da gortina-hormak bateratzeko?

Bai. Gantry zabalera handiak eta 5 ardatzeko gaitasunak aproposa da fatxada sistema modular eta modularetarako.

3. Mekanizazio eremua pertsonalizatu al daiteke?

Bai. X / Y / Z bidaia eta gantry zabalera pertsonalizatu daitezke proiektuaren eskakizunen arabera.

4. Zein kontrol-sistema onartzen dira?

Aukera estandarrak Siemens, Fanuc eta OSAI dira, guztiak CAD/CAM software nagusiarekin bateragarriak.

5. Makinak produkzio-lerro automatikoak onartzen ditu?

Bai. Etengabeko ekoizpenerako karga eta deskarga sistemetan integra daiteke.

Zergatik aukeratu makina hau

Konfigurazio bakarreko eraginkortasuna - Ez dago behin eta berriz estutzerik, angelu-errore gutxiago

Arau arkitektonikoetarako zehaztasuna - ± 0,05 mm-ko zehaztasuna fatxada ikusgai dauden gainazaletarako

Ekoizpen eskalagarria - Lote txikien pertsonalizaziorako eta ekoizpen masiborako egokia

Global Compliance - CE ziurtagiria eta nazioarteko proiektuetarako diseinatua
