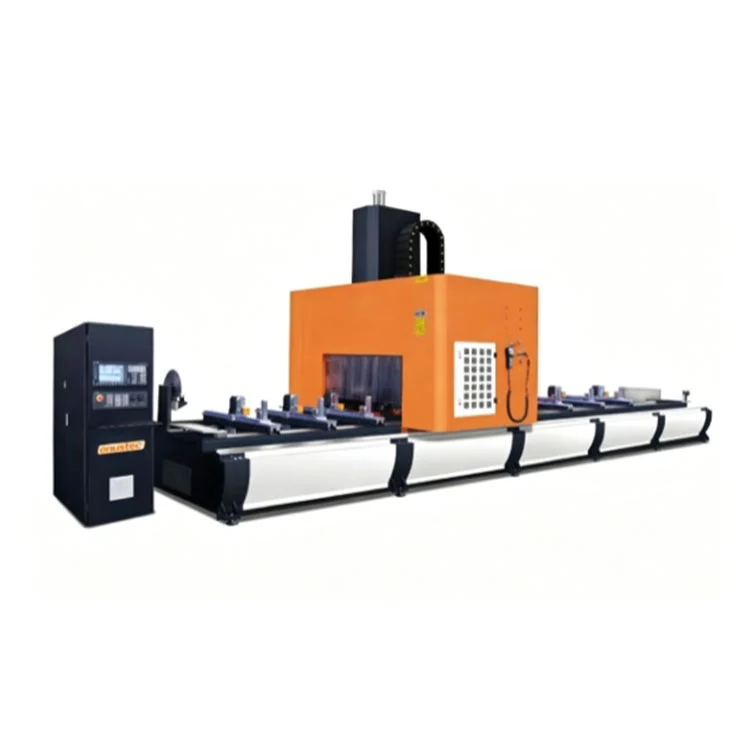

Horma Gortinarako 5 Ardatz Gantry Mekanizazio Zentroa

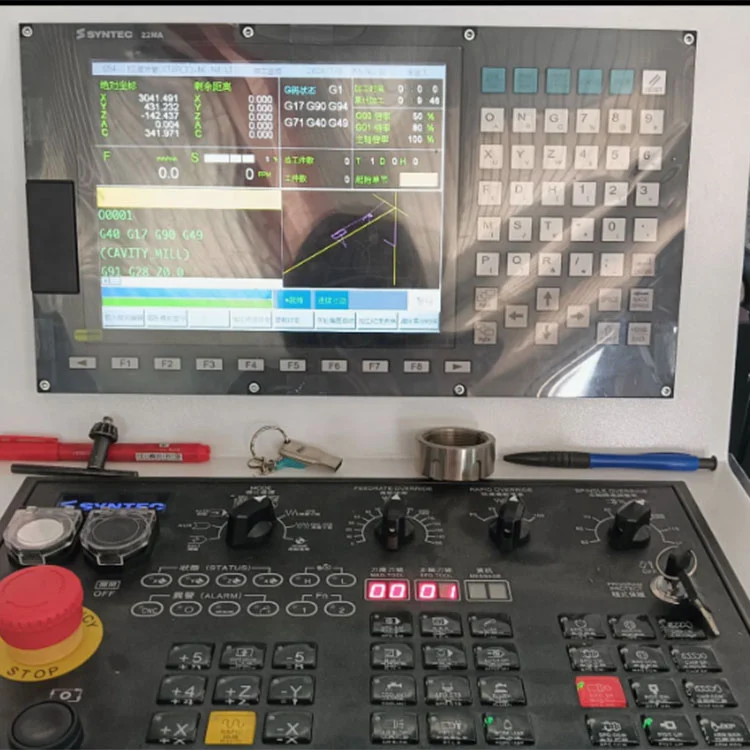

Lebulang Machine-k fabrikatu zuen Jinan, Txinako fabrikan - 1996tik martxan -Horma Gortinarako 5 Ardatz Gantry Mekanizazio ZentroaCE eta ISO 9001 ziurtagiriak ditu eta fabrika zuzenean hornitzen da OEM/ODM laguntzarekin. Mugikorreko 5 ardatzeko CNC zentro honek aluminiozko horma-horma-profil luzeak prozesatzen ditu estutze bakarrean, eta hainbat aurpegitan fresatzen, zulatzen, zerratzen eta kolpatzen ditu. Abiadura handiko HSD ardatz batek (12kW edo 15kW, 18.000 rpm arte) eta 12 erremintako aldizkari batek eta zerra-orriaren geltokia (gehienez 400 mm) erreminta-aldaketa automatikoak ahalbidetzen dituzte. Siemens 828D edo OSAI 5 ardatzeko kontrolak RTCP, penduluaren mekanizazioa eta erreminta neurketa automatikoa eskaintzen ditu. X ardatzaren bidaia estandarra 6500 mm-koa da, 9400 mm-ra luzagarria.

Ezaugarri nagusiak

• 5 ardatzeko aldibereko mekanizazioa:X, Y, Z, A eta C ardatzek elkarrekin lan egiten dute RTCPren azpian tresnaren punta zehaztasunez mantentzeko. Konfigurazio bat bost aurpegietara eta profilaren amaierara iristen da, birkonponketa ezabatuz.
• Profil luzeko ahalmena:X ardatzaren bidaia estandar gisa 6500 mm-ra arte (7000 mm edo 9400 mm aukerakoa) luzera osoko gortina-horma-estrusioak kudeatzen ditu birkokatu gabe.

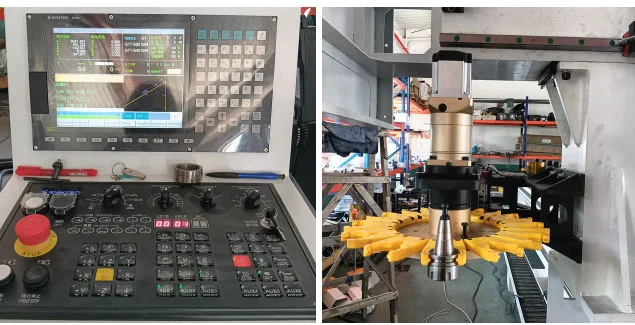

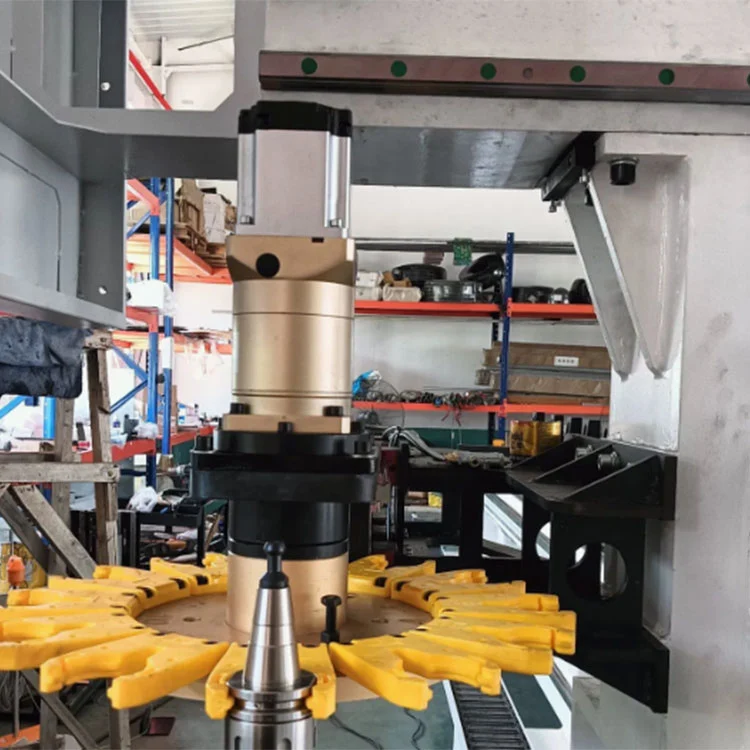

• Zerra eta fresaketa integratua:12 posizio dituen erreminta-biltegi bat eta ondoan dagoen zerra-orriaren geltokia (Φ400 mm) automatikoki aldatzen da amaierako fresak, zulaketak, txorrotak eta zerra zirkularra programa bakarrean luzera ebakitzeko eta koska egiteko.
• HSD ardatza:12kW edo 15kW-ko airez hoztutako motorrak 0 eta 18.000 rpm arteko abiadura eskaintzen du, aluminiozko aleazioetarako eta horma meheko altzairuzko profiletarako egokia.
• Zehaztasuna eta errepikakortasuna:Gida linealek eta serbo bidezko bola-torlojuek ±0,01 mm-ko kokapen eta ±0,005 mm-ko errepikakortasuna ematen dute, gortina-hormetan beharrezkoak diren juntura-perdoi estuak betez.
• Penduluaren eragiketa:Kontrolak pendulu modua onartzen du: pieza bat mekanizatzen du, operadoreak beste bat karga-eremu bereizi batean kargatzen duen bitartean, inaktibo-denbora murriztuz.

Zehaztapen Teknikoak

Nola Funtzionatzen Du

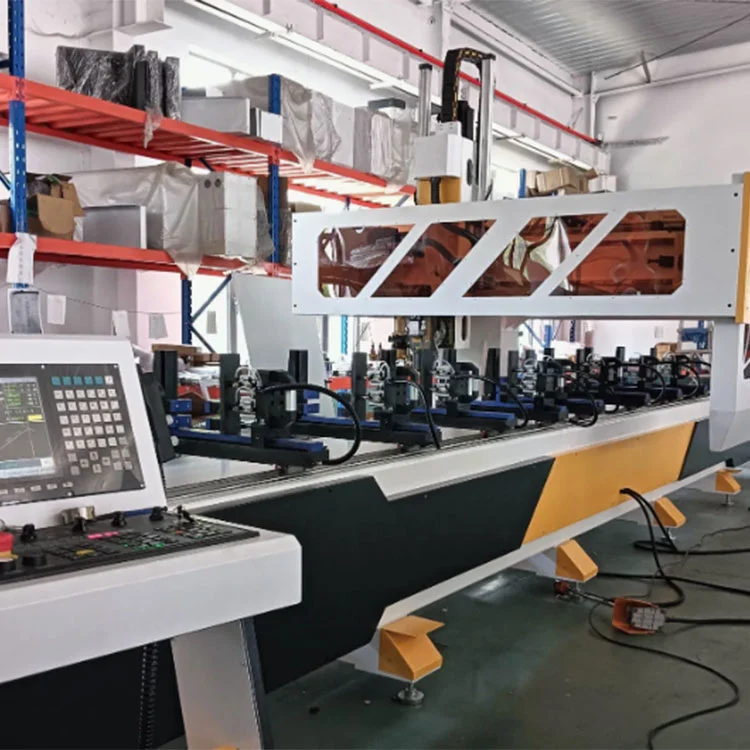

TheHorma Gortinarako 5 Ardatz Gantry Mekanizazio ZentroaMahai finko baten gainean mugitzen den gantry batekin funtzionatzen du. Operadoreak aluminiozko estrusioa mahai gainean jartzen du eta estutu pneumatikoa edo hidraulikoa aktibatzen du. Aurrez idatzitako G-kode programa bat Siemens edo OSAI kontrolaren bidez kargatzen da. Gantry-a X ardatzean zehar mugitzen da lehen mekanizazio-posizioraino, eta 5 ardatzeko buruak ardatza behar den angelura ematen du. RTCP-k automatikoki konpentsatzen ditu erremintaren luzeraren desplazamenduak birakari-mugimenduetan, beraz, erremintaren puntak programatutako bidea zehaztasunez jarraitzen du. Zulaketa, fresaketa, rosketa eta zerra bezalako eragiketak hainbat aurpegitan egiten dira, profila askatu gabe. Mekanizazio-sekuentzia bat zona batean amaitzen denean, gantrya hurrengora joaten da, edo makina pendulu moduan sartzen da, operadoreak amaitutako pieza bat deskargatzeko eta beste bat kargatzeko aukera emanez, mekanizazioa ondoko aparatuan jarraitzen duen bitartean. Txirbilak garraiatzaile integratu baten bidez kentzen dira.

Aplikazio-esparru nagusia

Aplikazio tipikoakHorma Gortinarako 5 Ardatz Gantry Mekanizazio Zentroabesteak beste:

1. Altuera handiko eraikineko aluminiozko horma gortina-markoak
2. Ezkutuko marko eta marko bistako beirazko fatxadako estrusioak
3. Gortina-hormako izkin-junturak eta forma bereziko fatxada-profilak
4. Eguzki-gela, argizuloa eta aluminiozko leiho eta ate-profil handiak
5. Puntu-euskarridun beirazko horma gortinak aluminiozko euskarriak
6. Aluminiozko fatxada industriala eta altzairuzko horma-profil apaingarriak
7. Aeroespazialeko aluminiozko profil arinak (industria arteko bateragarriak)

Lehengai egokiak: 6063 aluminio aleazioa, estrusio hutsak, aluminio solidoa, horma meheko altzairua, PVC profil arkitektonikoak.

Ohiko galderak

G: Nola erabili zure makina?

A: Makina bakoitzak fabrikako probak eta doikuntzak egiten ditu bidali aurretik. Bideo-eskuliburu osoa eta idatzizko dokumentazioa eskaintzen dira. Urruneko laguntza ere eskuragarri dago konfigurazio-galderak eta arazoak konpontzeko.

G: Zein da entrega-denbora?

A: Produkzioak normalean 15-25 lanegun behar ditu gordailua ordainketa jaso eta gero.

G: Zein da ordainketa baldintzak?

A: T/T% 30eko gordailua eskaera berrestean, gainerako% 70eko saldoa bidali aurretik.

G: fabrika edo merkataritza enpresa zara?

A: Lebulang Machine Jinan-en (Txina) ekoizpen-instalazio propioa duen fabrikatzailea da. Ate eta leiho ekipamendu osagarriak ere hornitzen ditugu leihatila bakarreko zerbitzurako.

G: Nolakoa da zure gaitasuna zure tailerrean?

A: Gure urteko ekoizpen-ahalmenak 800 makineria pieza gainditzen ditu.
