800 mm-ko zurruntasun handiko doitasuneko CNC mekanizazio-zentroa sekzio handiko aluminiozko profil industrialetarako

Produktuaren laburpena

Pintzaketa bat. Zulo, zirrikitu eta amaierako aurpegi bakoitza. Berriz finkatzeko zergarik ez.

Perfil-denda gehienek denbora gehiago galtzen dute pieza bat zulagailu baten, mordoaren eta desbarbagailuaren artean pieza bat mugitzen benetan ebakitzen duten metala galtzen duten baino. 800 mm-ko zentro honek begizta hori ixten du. Kargatu estrusioa behin, blokeatu lurreko datu baten aurka eta utzi ardatzari zulaketa, fresaketa, rosketa, txaflaketa eta amaierako aurpegia koadratzea ziklo bakarrean maneiatzen; programa berdinarekin 1. zatia eta 1.000. zatia errepikatu gabe.

Ez da aluminiozko tresnez jantzitako altzairuzko VMC bat. Ohantzea, ardatzaren kurba, elikadura-logika eta txirbilaren ibilbidea hasieratik zehaztu ziren 6061/6063 estrusioetarako: rpm altuak, indar txikia, txirbilaren ebakuazio azkarra eta horma meheak zapaldu gabe eusten dituzten besadernak.

Zehaztapen Teknikoak



Ezaugarri nagusiak

Aluminiozko lehen 3 ardatzeko diseinua - 6061 / 6063 estrusioetarako ardatzaren abiadura, elikadura logika eta txirbilaren ebakuazioa optimizatu

Besarkatze bakarreko prozesu anitzeko: zulatu, fresatu, txorrotatu, abokatu, txanflatu eta grabatu profila mugitu gabe

Mahai okertu / birakaria (-90° / 0° / +90°) - goiko eta bi alboko aurpegiak konfigurazio bakarrean mekanizatuta

Serbo-gidatutako X/Y/Z - kokapen egonkorra, zulo-eredu errepikagarriak, sestra leunaren fresaketa

Abiadura handiko ardatz elektrikoa - airez hoztutako edo likidoz hoztutako aukerak, aluminiozko txip-kargarako egokituta

CNC programazio grafikoa — hautatu zulo/zirritu mota, sartu dimentsioak, sortu erreminta-ibilbidea; CAD/G kodearen inportazioa eskatuta

Profil pneumatikoak - karga azkarra, euste segurua, gutxieneko deformazioa horma meheko ataletan

Lainoa / ihinztadura hoztea - ebakitzailea hozten du, aluminiozko zirrikitu luzeak garbitzen ditu, anodizatuak edo hautsez estalitako gainazalak babesten ditu.

Eraikuntza industrial trinkoa - leiho-ate-dendetara, fatxada-tailerra, automatizazio-marko-egileentzat eta OEM profil prozesadoreetara egokitzen da.

Mekanizazio-gaitasunak

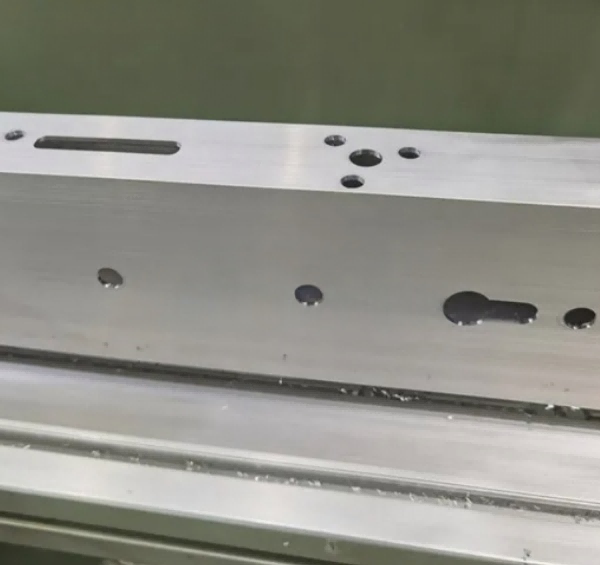

Zulo biribilak, zulo luzeak, giltza-zuloak, zulo karratuak, forma bereziko ebakidurak

Amaiera-azaleko fresaketa eta koadraketa

Zirrikitu fresatzea, bisagra-poltsikoak, sarraila-zorroak, hardware-zuloak

Hari-harriketa (aukerako rosketa zurruna)

Txanflaketa, avellanaketa, grabatu arina

Zulo sakonak mahaiaren okertzearen bidez

Estrusio industrial laburrak, euskarri-plakak, T-slot errailak, makina-marko-nodoak

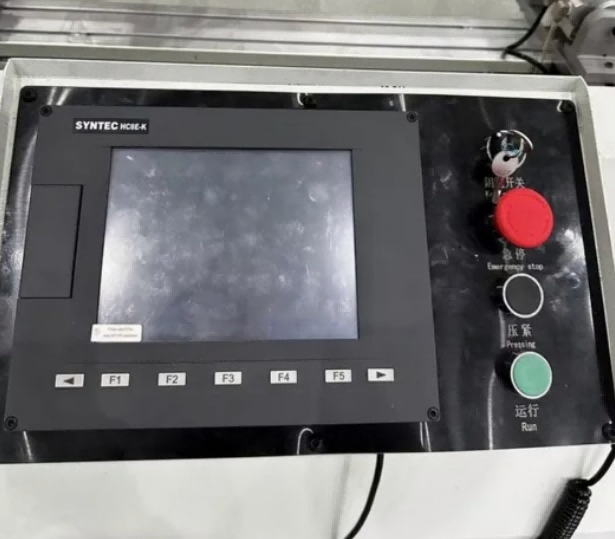

800 mm CNC mekanizazio zentroa aluminiozko profil industrialetarako CNC kontrol sistema adimenduna, funtzionamendu erraza langile ez-profesionalentzat

• 10 hazbeteko hizkuntza anitzeko ukipen-pantaila CNC kontrolatzailea (ingelesa, gaztelania, arabiera, errusiera aukerakoa)
• Aluminiozko profilaren prozesu-liburutegi dedikatu integratua: gortina-horma-konektoreetarako aurrez gordetako parametroak, leihoen bisagra-zuloak, eguzki-euskarria muntatzeko zuloak, klik bakarreko deia
• Onartu DXF CAD marrazki inportazioa USB flash drive bidez, sistemak automatikoki sortzen du NC mekanizazio programa eskuzko programazio konplexurik gabe
• Urruneko aukerako IoT modulua: lineako urruneko arazketa, akatsen diagnostikoa eta ekoizpen-datuen estatistikak 24/7

800 mm-ko CNC Mekanizazio Zentroa Aluminiozko Profil Industrialetarako

Jinan-en (Txina) kokatutako enpresa liderra gara, kalitate handiko aluminiozko leiho-ate-makina, UPVC leiho-makina, beira prozesatzeko makina diseinuan, fabrikazioan eta banaketan espezializatuta. Gure konpainiak konponbide berritzaileak eta pertsonalizatuak eskaintzeko konpromisoa hartzen du gure bezero globalaren hainbat beharrei erantzuteko.

Produktuak eta Zerbitzuak: Aluminiozko eta UPVCko leihoen fabrikaziorako makineria sorta zabala eskaintzen dugu, baita beira bikoitzeko soluzioak ere. Gure produktuak zehaztasun, eraginkortasun eta iraunkortasunerako diseinatuta daude, gure bezeroek nazioarteko estandarrak betetzen dituzten kalitate handiko leihoak ekoitzi ditzaketela bermatuz.

Merkatuaren Presentzia: Gure makineria aurreratuak aplikazio zabalak aurkitu ditu Ipar Amerikan, Hego Amerikan, Europan, Ekialde Hurbilean eta beste eskualde batzuetan. Gure presentzia globala kalitatearekin eta bezeroen gogobetetzearekin dugun konpromisoaren erakusgarri da.

Ikerketa eta Garapena: ikerkuntzan eta garapenean enfasi handia jartzen dugu. Gure I+G taldeak etengabe lan egiten du gure produktuen eskaintza berritzeko eta hobetzeko.

Pertsonalizazio gaitasunak:Bezero bakoitzak eskakizun bereziak dituela ulertuta, neurrira egindako irtenbideak eskaintzen ditugu ekoizpen-behar zehatzei erantzuteko.

Zergatik aukeratu 800 mm-ko profileko CNC zentro hau

Denda gehienek ez dute 6 metroko gantry makinarik behar aluminiozko profilaren mekanizazioa hasteko. Zehatza, programatzeko erraza, exekutatzeko merkea den eta 300 mm-ko euskarri bat 3 estazioko lan bihurtzen ez duen makina bat behar dute. 800 mm-ko zentro honek berriro finkatzeko urratsa kentzen du, operadoreen prestakuntza laburtzen du eta zuloen ereduak koherenteak mantentzen ditu loteetan.

Eskuzko mekanizazioarekin alderatuta:

Konfigurazio gutxiago = tolerantzia pila gutxiago

Programa bat = zati errepikagarriak

Lotura bat = zulo karratuak, lerrokaturiko zirrikituak, muturreko aurpegi garbiak

Operadore bat = zulaketa + fresaketa + rosketa ziklo berean

Kontrola eta Softwarea

CNC interfazea profil lanerako eraikita dago, ez dagoeneko G kodea hitz egiten duten makinistarentzat. Operadoreek ezaugarria hautatzen dute - zuloa, zirrikitua, poltsikoa, haria, amaierako fresaren pasabidea - sartu tamaina eta posizioa, eta sistemak erreminta-ibilbidea kudeatzen du. Erabiltzaile aurreratuentzat, CAD marrazkiak eta G-kodearen inportazioa onartzen dira, eta makina leiho-ate / gortina-horma softwarearekin edo ERP datuen esportazioarekin integra daiteke eskaeraren arabera.

Tresneria eta hoztea

Aluminioak erreminta zorrotzak, angelu zuzena eta txirbilaren ebakuazio azkarra nahi ditu. Makinak karburozko mutur-errotak, zulagailu/errota konbinazioak, txorrotagailuak, grabatzeko bitsak eta zerra-orriak onartzen ditu. Lainoa hozteak ebakitzaileari txirbilak soldatzea eragozten du; uholde hozte zati astunentzat eskuragarri dago.

Lotura eta euskarria

Pintza pneumatikoek profilari eusten diote erreferentziazko datuaren aurka, horma meheak zapaldu gabe. Garraio-geltokiak atalen altuera eta zabalera desberdinetarako birkokatu daitezke. Aukerako masailezur pertsonalizatuak eskuragarri daude sistema-profiletarako, haustura termikoko sekzioetarako eta estrusio ez-estandarrak.

Kalitatea eta zurruntasuna

Funtsezko egiturak estresa arintzen dira epe luzerako distortsioa murrizteko. Gida linealak eta bola-torlojuak errepikatzeko kokapenerako hautatzen dira, ez bakarrik abiadura gorena. Emaitza loteetan zehar zehaztasun egonkorra da, ez bakarrik lehen zati ona.

Paketatzea eta entrega

Egur kontratxapatua / film luzagarria + esportaziorako altzairuzko uhala

Funtzionamendu eskuliburua eta ingelesa trebatzeko bideoa barne

Urruneko instalazioaren orientazioa eta programaren prestakuntza

OEM / ODM modeloaren izena, kolorea eta etiketa onartzen dira

MOQ: 1 multzo

Epea: 10-30 lanegun, konfigurazioaren arabera

Salmenta Osteko Zerbitzua

12-24 hilabeteko bermea konfigurazioaren arabera

Bizi osorako urruneko laguntza teknikoa

Ordezko piezen eta kontsumigarrien horniketa

Aukeratutako merkatuetarako tokiko zerbitzua eskuragarri

Ingelesa/Txinara/Gaztelania/Errusiera/Arabiar laguntza aukerakoa

Ohiko galderak

Moztu al daiteke altzairua edo herdoilgaitza?

Aluminio eta PVC/aleazio arinetarako optimizatuta dago. Noizbehinka altzairu leuneko pieza meheak erreminta egokiarekin eta jario murriztuarekin posible dira, baina ez da altzairuzko mekanizazio zentro bat.

Nahikoa al da 800 mm gortina-hormako profil luzeetarako?

Luzera osoko 6 m-ko mullioetarako, ez - horiek traza luzeko profil-zentro bat behar dute. Baina mekanizatutako nodoetarako, amaierako xehetasunetarako, euskarrietarako eta sekzio laburretarako, 800 mm-koa da aproposa.

Ukitu al ditzake hariak?

Bai. Tapadura zurruna aukerakoa da kontrol-sistemaren eta ardatzaren arabera.

Zein zaila da ikastea?

Operadore berri batek zulo/zirrikitu estandarrak exekutatu ditzake bideo prestakuntza labur baten ondoren. 3D fresaketa konplexuak CAD/CAM esperientzia behar du.

Leku pertsonalizatuak onartzen dituzu?

Bai. Bidali profilaren sekzioa, zuloen eredua eta lotearen tamaina; besarkadak, erremintak eta zikloen diseinua proposatzen dugu.
