CNC Zirkularra Aluminiozko Profil Industrialetarako

Zehaztapen Teknikoak

Zerrak nola funtzionatzen duen

TheCNC Zirkularra Aluminiozko Profil IndustrialetarakoZerra-orriaren azpian profila ukipen-pantailan sartutako luzeraren arabera kokatzen duen serbo-gidatutako elikadura-ardatz batekin funtzionatzen du. Operadoreak aluminiozko estrusioa sarrerako arrabolen mahaian kargatzen du, ebaketa-programa hautatzen du memoriatik edo dimentsio berriak sartzen ditu eta zikloa hasten du. Pintza pneumatikoak noranzko bertikal zein horizontaletik sartzen dira profila erreferentziazko topeen aurka eusteko. Zerra-burua, gas-likido moteltze-zilindro batez hornitua, materialaren bidez jaisten da aurrerapen-abiadura kontrolatuarekin, ebaketa karratua eta errebarik gabekoa egiteko. Ebaketa-fluido atomizatu batek xafla eta pieza hozten ditu ebakitzean. Palak atzera egin ondoren, besarkadak askatzen ditu eta serbo-jarioak profila aurreratzen du hurrengo ebaki-posiziora. Konfigurazio estandarrak 90° eta ±45°-tan mozten du. Aukerako CNC angelu-moduluarekin, zerra-buruak 22,5° eta 157,5° arteko edozein angelutara biratzen du programaren kontrolpean.

Funtsezko osagaiak

• Servoelikadura ardatza:AC serbo motor batek X ardatzeko bola-torlojua gidatzen du profila kokatzeko. Kokapen-zehaztasuna ± 0,05 mm-koa da, ± 0,1 mm-ko ebaketa-perdoientzia errepikatuarekin. Elikadura-bidaiarako helduleku estandarrak 350 mm-tik 6500 mm-ra bitarteko luzerak mozten ditu.
• Zerra-buruaren muntaia:5,5 kW edo 7,5 kW-ko motor batek wolframio karburoko zerra zirkularra gidatzen du 2800 rpm-ra. Gas-likido moteltze-zilindroak elikadura-tasa bertikala kontrolatzen du materialaren lodierarekin eta pala-kargarekin bat etortzeko.
• Lotzeko sistema pneumatikoa:Barailezur bigunak dituzten euskarri bertikal eta horizontal bikoitzak profilari eusten diote atzeko hesiaren eta mahaiaren kontra. Pintza-indarra erregulagarria da 0,5 eta 0,8 MPa artean ezarritako aire-presioaren erregulagailuaren bidez.
• CNC kontrolagailua eta ukipen-pantaila:Inportatutako PLC batek 10 hazbeteko hizkuntza anitzeko ukipen-pantailarekin parekatuta programaren biltegiratzea, luzeraren sarrera, angeluaren hautaketa eta zikloaren kontrola kudeatzen ditu. USB eta sareko konektibitatea onartzen dira programak transferitzeko.

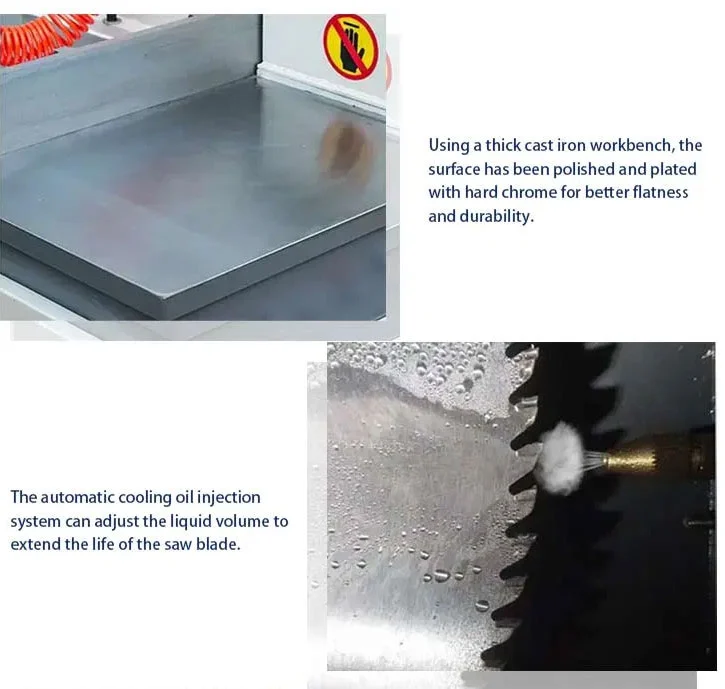

• Hozte lubrifikazio sistema:Atomizatutako ebaketa-fluido sistema automatiko batek lubrifikatzaile-laino bat aplikatzen du xafla eta ebaketa-eremuan. Honek marruskadura murrizten du, xaflaren bizitza luzatzen du eta gainazal garbi bat sortzen laguntzen du.
• Segurtasun itxitura:Erabat itxita dagoen xafla babesle batek ebaketa-eremua estaltzen du. Larrialdi-gelditzeko botoi batek eta talka babesteko sentsore batek makina gelditzen dute oztoporen bat antzematen bada pala-ibilbidean.

CNC Zirkularra Aluminiozko Profil Industrialentzako Osagarri Estandarra

1. CNC servo elikadura kontrolatzeko sistema + 10 hazbeteko hizkuntza anitzeko ukipen-pantaila
2. Inportatutako tungsteno karburozko zerra zirkularra aluminiorako
3. Gas-likidoa mozteko zerra-buruaren muntaia
4. Pintzatze automatikoko gailu pneumatiko bikoitza, marraduraren aurkako masailezur bigunekin
5. Hozte-lubrikazio-zirkulazio-sistema automatikoa
6. Segurtasun-pala babesteko estalkia erabat itxita
7. Aluminiozko txirbil hautsa biltzeko kanalizazioa
8. Larrialdi-gelditzeko botoia, talka babesteko sentsorea
9. Ingelesezko funtzionamendu eta mantentze-eskuliburu osoa, ordezko piezen tresna-kit

CNC Zerra Zirkularra Aluminiozko Profil Industrialetarako Aukerako Berritze Moduluak

1. Zero-buztana ebaketa-egitura (hondarra buztana ≤5mm, materialaren erabilera handia)
2. Karga eta deskarga automatikoko arrabolen garraiatzaile-lerroa 6m luzeko profiletarako
3. CNC angelu arbitrarioko ebaketa-modulua (22,5°--157,5°)
4. Ahalmen handiko txipak biltegiratzeko hauts-biltzailea
5. IoT urruneko lineako diagnostikoa eta datuen estatistiken modulua
6. Lotu pieza anitzeko finkatze sinkronoa
7. Elikadura luzatu pertsonalizatua 12000 mm-ra arte

Aplikazio-esparrua

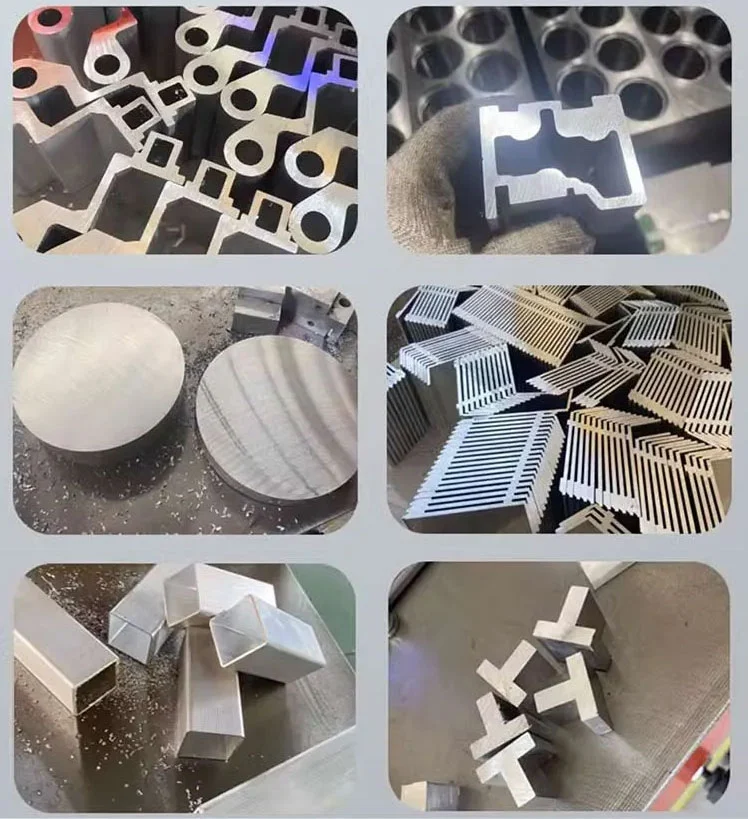

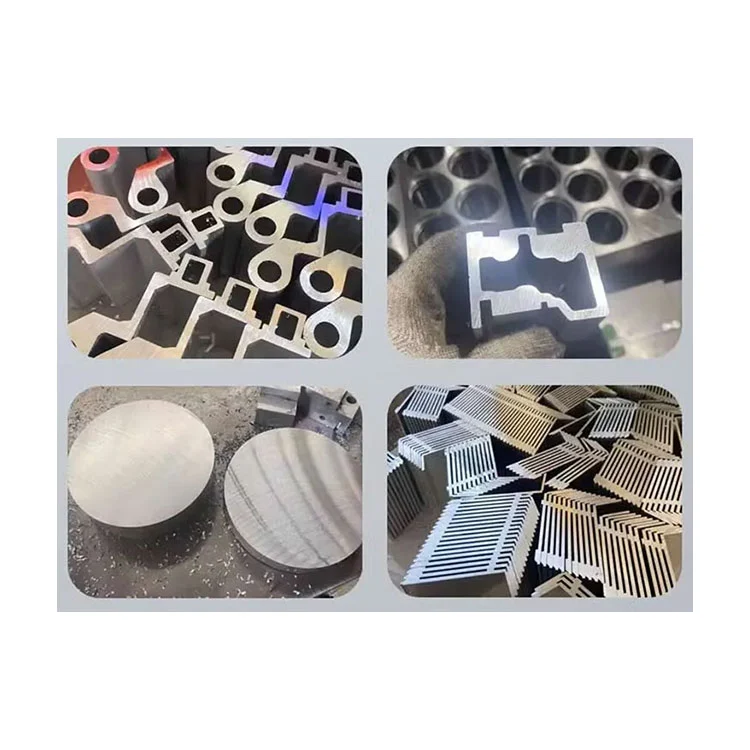

TheCNC Zirkularra Aluminiozko Profil Industrialetarakomekanizatu edo muntatu aurretik aluminiozko estrusioak luzera mozten diren produkzio inguruneetan erabiltzen da. Erabilera tipikoen artean, leiho eta ateetarako marko-profilak, gortina-horma-mullions eta trabesak, aluminiozko egitura-elementuak, eguzki-panelak muntatzeko errailak eta arkitekturako dekorazio-profilak daude. Zerrak aluminiozko sekzio solidoak eta hutsak, haustura termikoko profilak eta kobre edo PVCzko estrusio arinak prozesatu ditzake bere zeharkako ahalmenaren barruan. Aukerako angelu arbitrarioaren moduluarekin, angelu-mozketak ere egiten ditu gabon-muturreko markoetarako, leiho trapezoidalak eta alde anitzeko multzo arkitektonikoetarako.

Gure Zerbitzua

1. Gutxieneko urtebeteko bermea martxan jartzen denetik aurrera.
2. Doako kontsulta salmenta aurretik, bitartean eta ondoren.
3. Proiektuaren plangintza eta diseinu osagarria.
4. Ekipoen arazketa osagarria, funtzio guztiak zehaztutako moduan funtzionatzen duten arte.
5. Distantzia luzeko bidalketa-antolamenduen doako koordinazioa.
6. Ekipoen funtzionamenduari eta mantentze-lanari buruzko prestakuntza osagarria.
7. Urtebeteko berme osoa eta bizitza osorako mantentze-zerbitzua.
