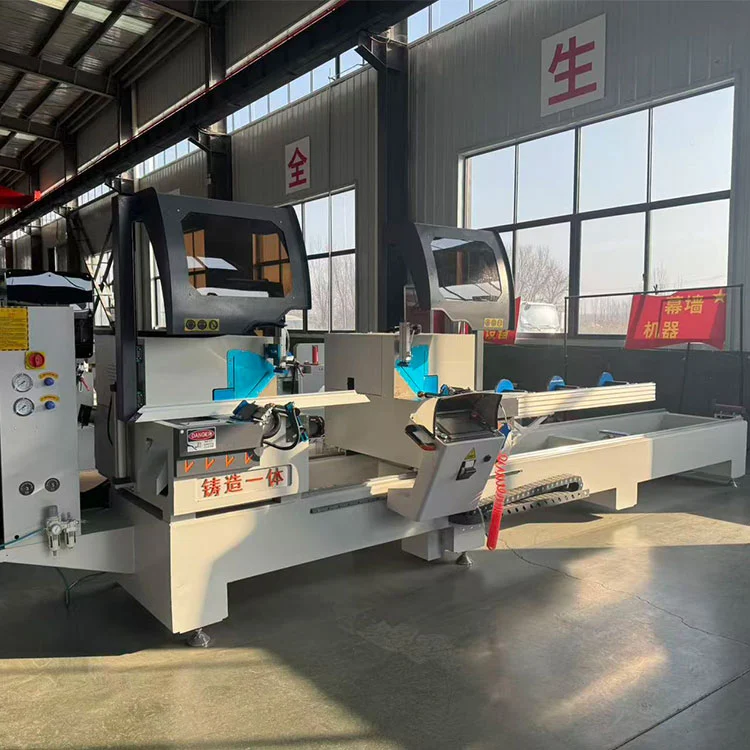

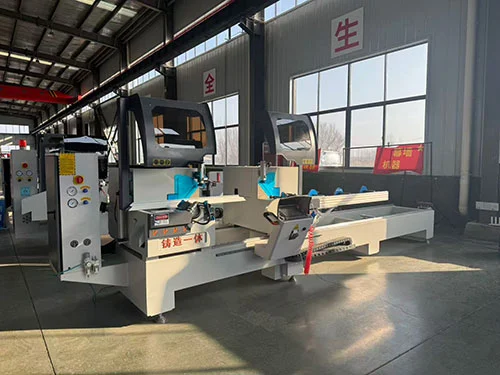

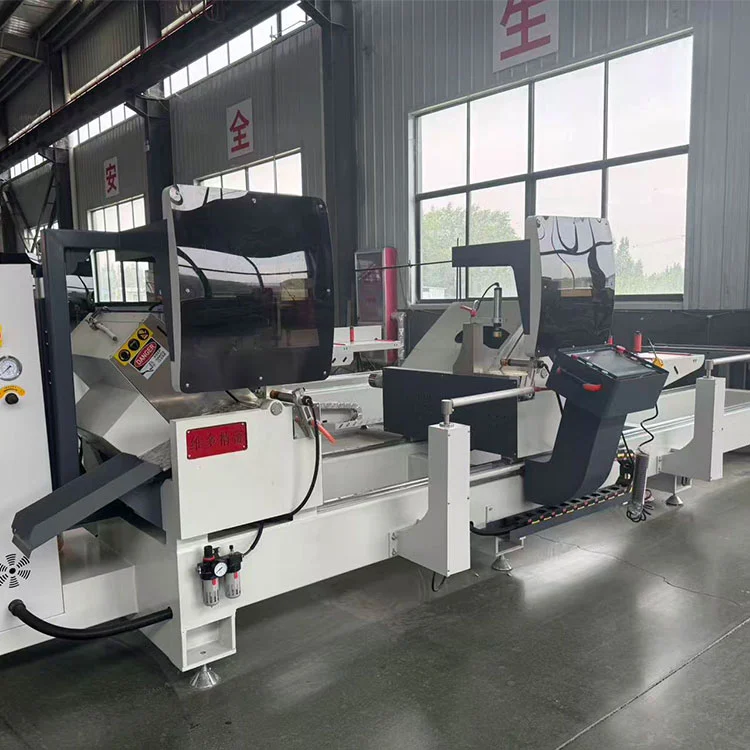

Erdi-automatikoa Buru Bikoitzeko Mitra Saw Aluminiozko Profila Ebakitzeko Makina

Shandong Lebulang Precision Machinery Co., Ltd., Lebulang Machine markaren azpian jarduten duena, 1996az geroztik aluminioa eta PVC prozesatzeko ekipoak fabrikatzen ditu Jinan, Txinako fabrikan. Buru bikoitzeko zerra erdi-automatiko honek aluminiozko profilak mozten ditu leihoetarako, ateetarako, gortina-hormetarako eta marko industrialetarako. 350 mm-ko zabalera eta 150 mm-ko altuera duten profilak maneiatzen ditu, ebaketa-angelu horizontalak 45°-tik 135°-ra eta bertikalak 45°-tik 90°-ra. 4 kW-ko bi motorrek zerra-orriak 2800 rpm-an gidatzen dituzte, eta eskuineko burua gida linealetan mugitzen da kremailera eta pinoi bidezko transmisioa luzera kokatzeko. Bost ardatz itxitako CNC sistema batek angelua eta luzera kokatzea kontrolatzen du, eta ebaketa-abiadura-tasa etengabe erregulatzen da 0 eta 3 m/min bitartean.

Parametro Teknikoak

Ezaugarriak

• Sekzio handiko profilaren ebaketa:TheErdi-automatikoa Buru Bikoitzeko Mitra Saw Aluminiozko Profila Ebakitzeko Makinaaluminiozko profil handien bi dimentsioko angelu konposatuak mozteko diseinatuta dago. 350 mm arteko zabalerak eta 150 mm arteko altuerak kudeatzen ditu, gortina-horma estandarrak eta estrusio industrialaren tamainak estaliz.
• Bost ardatz itxitako CNC sistema:Angelua eta luzera kokatzea begizta itxiko feedbacka duen bost ardatzeko CNC sistema baten bidez kontrolatzen da. Honek angelu-perdoia mantentzen du ± 5′-ren barruan eta errepikatu luzera-perdoia ± 0,2 mm-n funtzionamendu-baldintza normaletan.
• Zerra-buru mugikorren transmisioa:Eskuineko ebaketa-burua gida lineal baten gainean mugitzen da, kremailera eta pinoi-erregimena duen. Antolaketa honek 6000 mm-ko ebaketa-gaitasun osoan luzera zehatza kokatzeko behar den zurruntasuna onartzen du.
• Zehaztasun pibot errodamenduak:Zerra-buruaren biraketa gurutzatutako errodamendu zilindrikoen bidez, marruskadura baxuko mugimendu angeluar egonkorra eskaintzen dute. Diseinu honek angelu-doikuntza leuna eta blokeo fidagarria lortzen laguntzen du ezarritako posizioan.
• Egitura hobetua:Zerra-ohola lan-mahaiaren azpitik gora egiten duen kulunkari indartu batean muntatuta dago. Konfigurazio honek profilaren gainazal leuna eta garbia sortzen du eta ebaketa-egonkortasun orokorra hobetzen du.
• Mahai azpiko pala kulunka:Xafla elikaduraren norabidea lan mahaiaren azpitik dago, eta horrek operadorearen eskuak ebaketa gunetik urrun mantentzen laguntzen du zikloan zehar.
• Lubrifikazio eta hozte integratua:Lainoa koipeztatzeko eta hozteko gailu bat zerra-orriarekin mugitzen da, ebaketa-likidoa zuzenean xaflaren hortzetan eta ebaketa-eremuan aplikatuz. Honek xaflaren bizitza luzatzen laguntzen du eta ebaki-kalitatea hobetzen du aluminioan.

Nola Funtzionatzen Du

TheErdi-automatikoa Buru Bikoitzeko Mitra Saw Aluminiozko Profila Ebakitzeko Makinaoperadoreak CNC kontrol-panelean nahi dituen ebaketa-angelu horizontalak eta bertikalak ezartzen ditu, baita ebaki luzera ere. Eskuineko ebaketa-burua automatikoki mugitzen da gida linealean zehar programatutako posiziora. Aluminiozko profilak arrabolen euskarriaren mahaietan jartzen dira eta euskarri pneumatikoen bidez bermatzen dira. Bi buruak aldi berean edo modu independentean moztu daitezke. Ebaketa-zikloan, zerrako xaflak gora egiten dute lan-mahaiaren azpitik, profila moztuz, 0 eta 3 m/min arteko aurrerapen kontrolatuarekin. Lainoa lubrifikatzeko sistema ebakitzean aktibatzen da. Palak erretiratu ondoren, besarkadak askatzen dira eta moztutako piezak kentzen dira. Bost ardatzeko begizta itxiko CNC sistemak posizioa kontrolatzen eta doitzen du loteen ebaketa osoan zehaztasuna mantentzeko.

Funtsezko osagaiak

• Zerra-motorrak (2 × 4 kW):Ebaketa-buru bakoitza 4 kW-ko motor batek gidatzen du 2800 rpm-an biraka. Potentzia pala-diametroarekin eta 350 × 150 mm-ko ebaketa-ebakidura-ahalmenarekin bat dator.
• Gida lineala eta kremailera-piñoia:Eskuineko buru mugikorra zehaztasun-gida lineal baten gainean ibiltzen da eta kremailera eta pinoi-disko baten bidez kokatzen da. Transmisio honek 6000 mm-ko ohearen gainean luzera kokatzeko behar den zurruntasuna eta zehaztasuna eskaintzen ditu.
• Gurutzatutako errodamenduak:Zerra-buruaren pibotean erabiltzen da angelu-doikuntzarako. Errodamendu hauek zurruntasun handia eta biraketa leuna eskaintzen dute atzerakada minimoarekin.
• Bost ardatzeko CNC kontrolagailua:Ebaketa-angelu horizontalak eta bertikalak, luzera kokatzea eta aurrerapen-abiadura kudeatzen ditu. Begizta itxiko sistemak kodegailuen feedbacka erabiltzen du kokapen-zehaztasuna mantentzeko.
• Lanbroa lubrifikatzeko sistema:Zerra xaflarekin mugitzen den tobera-multzoa, ebaketa-eremuan atomizatutako ebaketa-likidoa ematen duena. Horrek marruskadura-beroa murrizten du eta aluminiozko txiparen soldadura saihesten laguntzen du pala hortzetan.
• Pintza pneumatikoak:Mantendu profila mozketan zehar. Pintza-presioa aire erregulatzailearen bidez erregula daiteke.

Aplikazioak

TheErdi-automatikoa Buru Bikoitzeko Mitra Saw Aluminiozko Profila Ebakitzeko Makinaaluminiozko profilak mozteko erabiltzen da leiho eta ateen ekoizpenean, horma gortinak fabrikatzeko, eguzki panelen markoen fabrikaziorako eta aluminio industrialeko prozesatzeko orokorrean. Estrusio solidoak eta hutsak, haustura termikoko profilak eta metal ez-burdinazko sekzio arinak maneiatzen ditu zehaztutako ebaketa-ahalmenaren barruan.

Fabrikatzailea eta laguntza

Shandong Lebulang Precision Machinery Co., Ltd., Lebulang Machine gisa funtzionatzen duena, aluminioa prozesatzeko ekipoak ekoizten ditu Jinan, Txinako fabrikan, 1996az geroztik.Erdi-automatikoa Buru Bikoitzeko Mitra Saw Aluminiozko Profila Ebakitzeko MakinaFabrikan zuzenean hornitzen da CE eta ISO ziurtagiriarekin. Urtebeteko berme batek egitura nagusia estaltzen du. Urruneko laguntza teknikoa, funtzionamendu-bideoak eta ingelesezko eskuliburua sartzen dira. Ordezko piezak bidaltzeko hornituta daude. Tentsioa, ebaketa-luzera eta atxikitzeko aukerak pertsonalizatu daitezke eskaera egiteko unean.

Ohiko galderak

Q1: Zer profil mota moztu ditzake zerra honek?

A: 350 mm-ko zabalera eta 150 mm-ko altuera duten aluminiozko profilak mozten ditu, barra solidoak, estrusio hutsak eta haustura termikoko profilak barne. Metal ez-burdinazko arinetarako eta PVCko zenbait profiletarako ere egokia da.

Q2: Moztu al ditzake angelu konposatuak?

A: Bai. Makinak bi dimentsioko angelu konposatuen ebaketa egiten du, angelu horizontala 45°-tik 135°-ra erregula daitekeela eta angelu bertikala 45°-tik 90°-ra.

Q3: Zein da ebaketa zehaztasuna?

A: Errepikatu kokapen luzerako tolerantzia ± 0,2 mm-koa da, eta ebaketa-angeluaren tolerantzia ± 5′-koa da funtzionamendu-baldintza estandarretan, behar bezala mantentzen diren palekin.

Q4: Burua kokatzea automatikoa al da?

A: Bai. Eskuineko burua automatikoki mugitzen da gida linealean programatutako posiziora bost ardatzeko CNC sistemaren bidez. Operadoreak nahi duen luzera sartzen du kontrol-panelean.

Q5: Zein da gutxieneko eskaera-kopurua eta entrega-epea?

A: Eskaera gutxieneko kopurua multzo bat da. Entrega-epe estandarra gordailua jaso eta 15-25 lanegunekoa izan ohi da, unean uneko ekoizpen-egutegiaren arabera.
