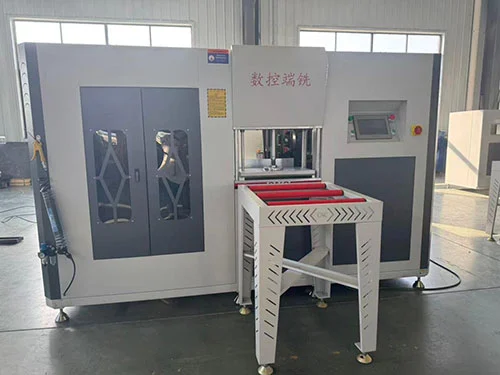

Dual Cut 4+2 Ardatz End Miller Thermal Break Aluminiozko Ekoizpen Lerroa

Ebaki bikoitzeko 4+2 ardatzaren amaierako fresaketa termikoki hautsitako aluminiozko profilaren ekoizpen-lerro hau Lebulang Machine-k fabrikatu zuen Jinan-en, Txinan, bere fabrikan. Konpainiak 1996az geroztik aluminiozko aleazioko ate eta leiho ekipoak ekoizten ditu, eta ekoizpen-lerroa fabrikatik zuzenean saltzen da. OEM/ODM konfigurazioak onartzen dira. Amaierako fresa hau haustura termikoko profilak bolumen handiko produkziorako diseinatuta dago, bi noranzkoetan ebakitzen duten bi ardatz independente erabiliz, itzulerarik gabe itzulerarik gabe. 4+2 ardatzeko CNC sistema batek ardatzak kokatzen ditu eta haien orientazioa 0° eta 90° artean aldatzen du automatikoki. Burdinurtuzko oinarriak, gida-errail linealak eta bola-torlojuen unitateek ±0,02 mm-ko kokapen-zehaztasuna mantentzen dute, eta aurrez kargatutako programak dituen 7 hazbeteko ukipen-pantailak kudeatzen ditu ezarpenak.

Dual Cut 4+2 Ardatz End Miller Thermal Break Aluminiozko Ekoizpen Lerroa

• Ebaki bikoitzeko sistema:Bi ardatz independenteak, bata aurrera eta bestea atzerantz, profilaren bi noranzkoetan moztea ahalbidetzen dute. Fresatzeko zikloak ez du inaktiboko itzulera-ibilbiderik behar, eta horrek ziklo-denbora orokorra murrizten du norabide bakarrean mozten duten ardatz bakarreko makinekin alderatuta.
• 4+2 ardatz CNC kontrola:Lau serbo-ardatz profil lineala elikadura eta posizionamendua kudeatzen dute; bi ardatz birakari gehigarriek automatikoki aldatzen dituzte ardatzak 0° eta 90° artean. Diseinu honek muturreko fresaketa, tenoi-ebaketa eta koska egiteko aukera ematen du mullions, mullions indartuak eta marko-profilak eskuzko tresnen aldaketarik gabe.
• Haustura termikoko aluminioaren bateragarritasuna:Ebakigailuaren geometria eta estutze antolamendua haustura termikoko profiletarako diseinatuta dago, non zerrenda isolatzaileak osorik egon behar duen eta fresatutako gainazalek juntura estua eman behar baitute errendimendu termiko ona lortzeko amaitutako leiho edo ate multzoan.

Dual Cut 4+2 Ardatz End Miller Thermal Break Aluminiozko Ekoizpen Lerroa

• Zehaztasuna eta egonkortasuna:Makinaren oinarria burdinurtua da, fresatzeko bibrazio hezeari masa ematen diona. Gida-errail linealek eta kokapen-ardatzetan bola-torlojuek ±0,02 mm-ko errepikakortasuna mantentzen dute funtzionamendu koherentean. Gomazko aurpegiko masailezurdun euskarri pneumatikoek profilari irmo eusten diote azalera markatu gabe.

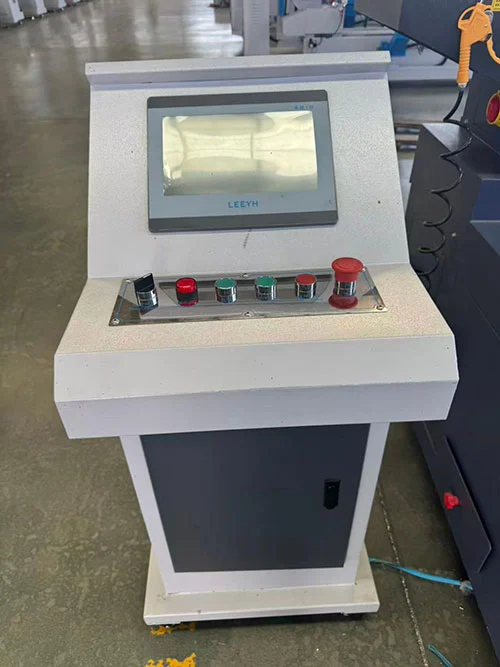

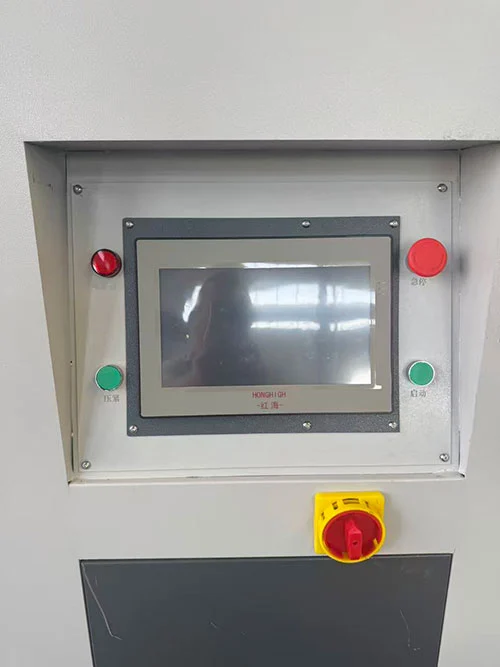

• Funtzionamendua eta programazioa:7 hazbeteko ukipen-pantailako interfaze batek (ESTUN edo Schneider CNC sistema) erabili ohi diren profil-programak gordetzen ditu. Operadoreak aurrez ezarritako bat gogoratu edo zuzenean dimentsio berriak sar ditzake. Aukerako QR kodea eskaneatzeko funtzio batek automatikoki kargatu dezake dagokion mekanizazio programa, konfigurazio denbora eta sarrera akatsak izateko aukera murriztuz.

Dual Cut 4+2 Ardatz End Miller Thermal Break Aluminiozko Ekoizpen Line Aplikazioak

• Haustura termikoa aluminiozko atea eta leihoa mullion/transom amaierako fresaketa
• Egitura eta giltza profila tenoi eta zirrikituaren prozesatzea
• Gortina-horma aluminiozko profilaren amaierako aurpegien mekanizazioa
• Bolumen handiko aluminiozko leihoak ekoizteko lerroak

Nola Funtzionatzen Du

TheDual Cut 4+2 Ardatz End Miller Thermal Break Aluminiozko Ekoizpen Lerroaoperadoreak haustura termikoko aluminiozko profila kargatzen du besarkada pneumatikoetan. 4+2 ardatzeko CNC kontrolak ardatzak angelu egokian kokatzen ditu (0° edo 90°) eta ardatz linealetan zehar mugitzen ditu profilaren muturrak fresatzeko. Ardatz batek aurrerako pasabidean mozten du, eta bigarren ardatzak, kontrako noranzkoan birakatuz, itzulerako pasean ebaketa osatzen du - edo biek aurpegi desberdinak mekaniza ditzakete aldi berean, programaren arabera. Fresatzeko sakonera, tenoiaren luzera eta zirrikituaren dimentsioak ukipen-pantailaren bidez ezartzen dira. Ebaketa bikoitzeko ekintzak esan nahi du ardatzak ziklo osoan zehar aktibatzen direla, eta profila hurrengo prozesatzeko urratsa egiteko prest egongo da besarkadak askatzen direnean.

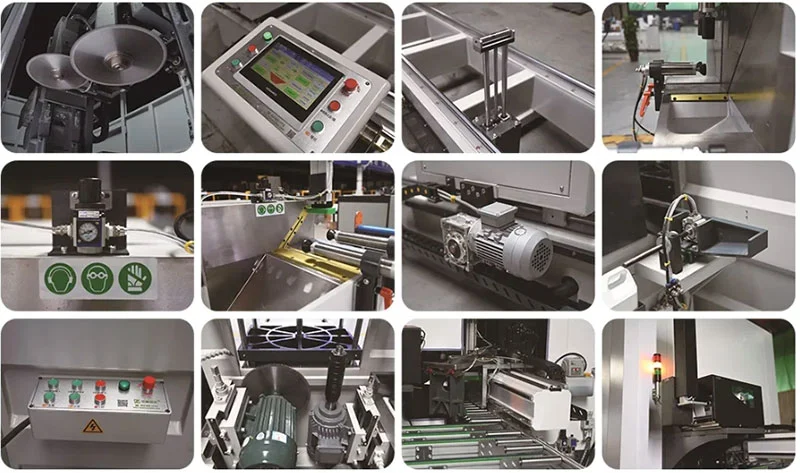

Funtsezko osagaiak

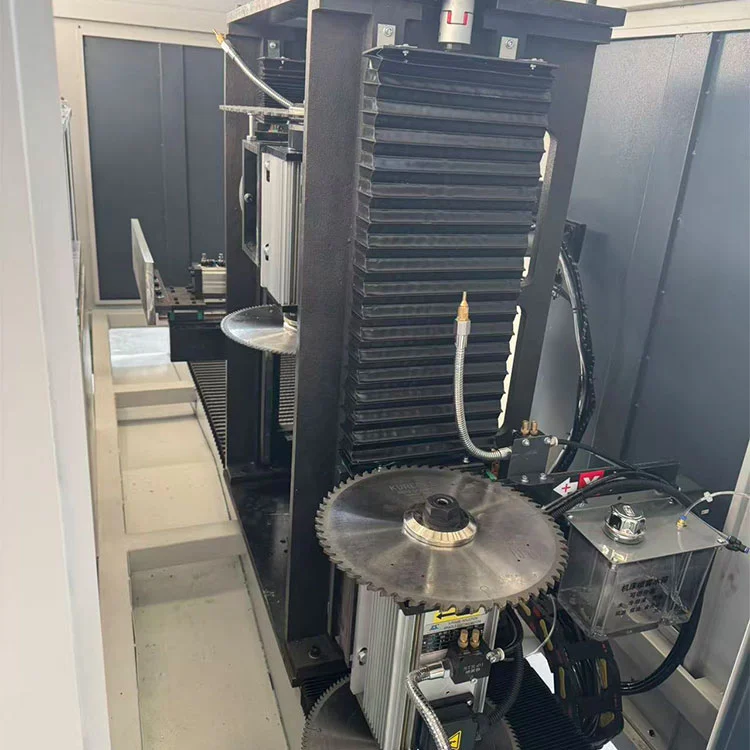

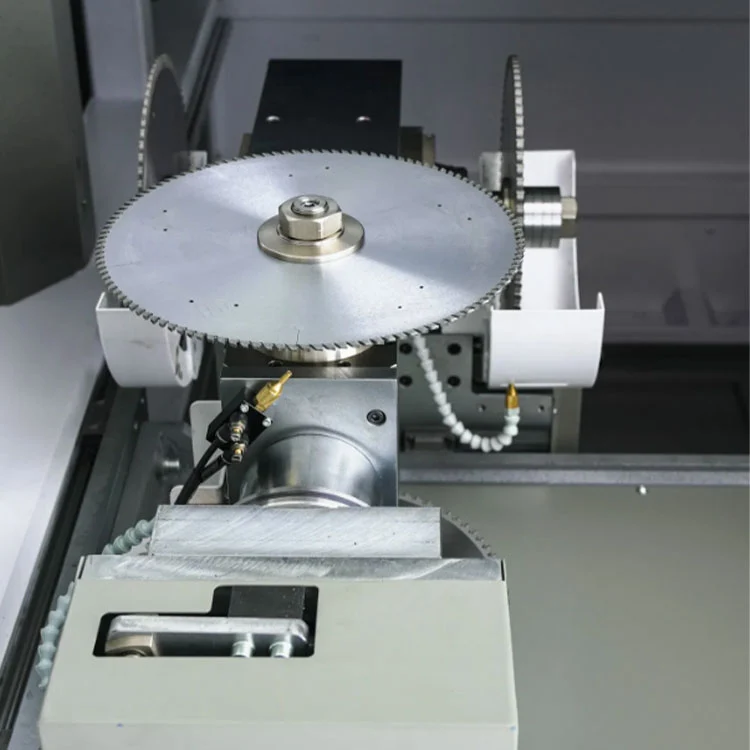

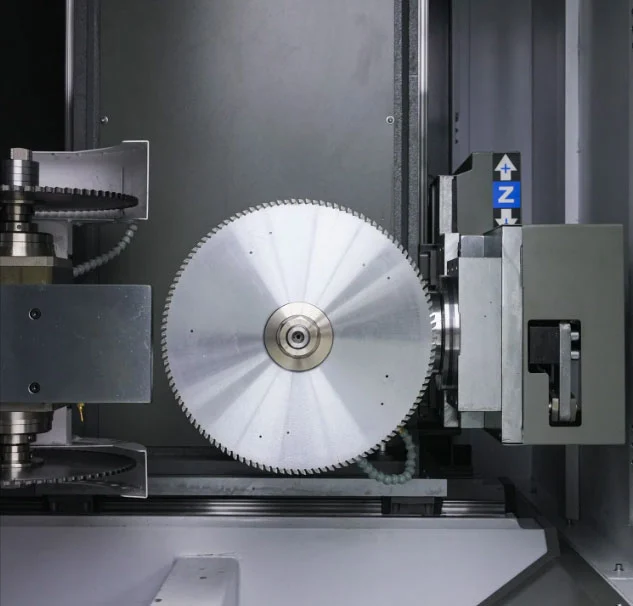

• Ardatz bikoitzak (2×3kW):Ardatz-motor bakoitzak 3kW ematen ditu 2800 rpm-n eta fresak onartzen ditu φ230mm-tik φ350mm-ra. Ardatz bat erlojuaren orratzen noranzkoan biratzeko konfiguratuta dago, bestea erlojuaren orratzen noranzkoaren kontrako noranzkoan, bi norabideko ebaketa ahalbidetzen du birkokatu gabe.

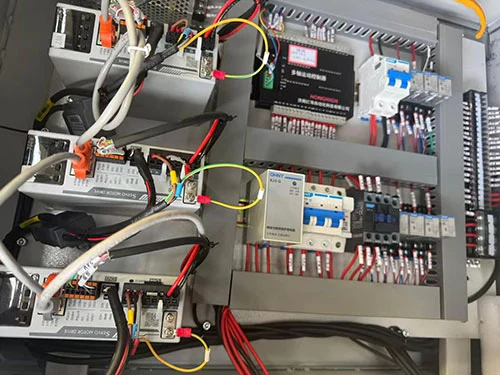

• 4+2 ardatz CNC sistema:CNC kontrolagailuak (ESTUN edo Schneider) lau serbo-ardatz lineal koordinatzen ditu (profilaren elikadura eta erremintaren kokatzea) eta bi ardatz birakari (ardatzaren angelu-aldaketa). Programak USB, ukipen-pantaila edo aukerako QR kode eskaner bidez kargatu daitezke.

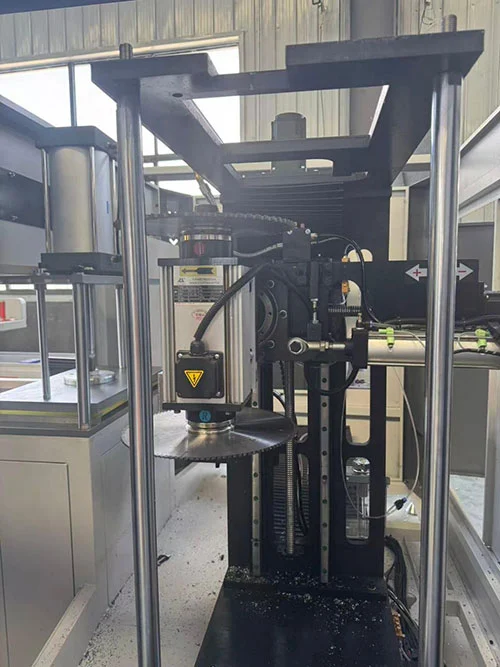

• Burdinurtuzko oinarria eta gida linealak:Burdinurtuzko ohe astunak oinarri egonkorra eskaintzen du. Gida-errail linealek eta zehaztasun-bola-torlojuek ardatzen mugimendu leun eta zehatza bermatzen dute atzerakada minimoarekin.
• Lotura pneumatikoa gomazko babesarekin:Pintzek profilari segurtasunez eusten diote fresatzeko garaian. Harremanetarako gainazalak gomazko kuxinak dituzte, gainazaleko marradurak eta aluminioaren deformazioa saihesteko.
• Hautsa ateratzeko ataka:Hautsa ateratzeko sistema baterako konexio-puntu batek lan-eremua aluminiozko txirbiletatik garbi mantentzen laguntzen du etengabeko funtzionamenduan.

Zehaztapen Teknikoak

• Elikatze-hornidura: 380V / 50Hz / 3Ph
• Potentzia osoa: 8,8 kW (2 × 3 kW ardatz motor + serbo drive)
• Buruaren abiadura: 2800 rpm
• Fresa-diametroa: φ230--φ350 mm (pertsonalizagarria)
• Laneko aire-presioa: 0,5--0,8 MPa
• Fresatzeko Gehienezko Sakonera: 80 mm
• Gehienezko profilaren tamaina: zabalera ≤120 mm, altuera ≤150 mm
• Makinaren neurria: 1700 × 800 × 1500 mm
• Pisua: ≈ 450 kg

Fabrika eta salmenta ostekoa

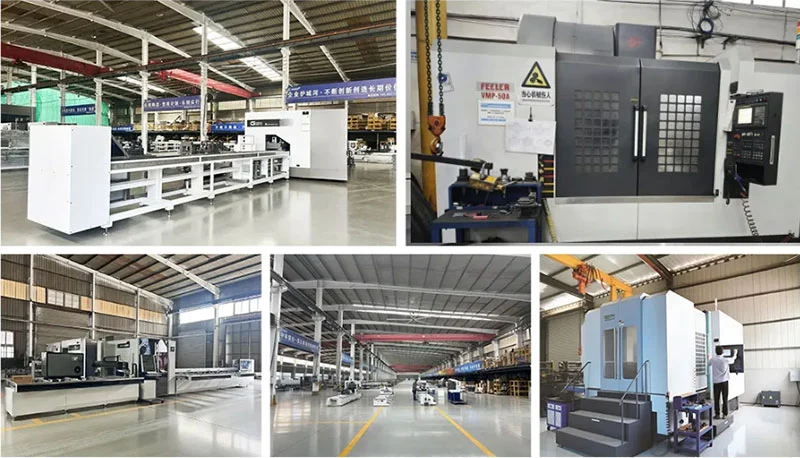

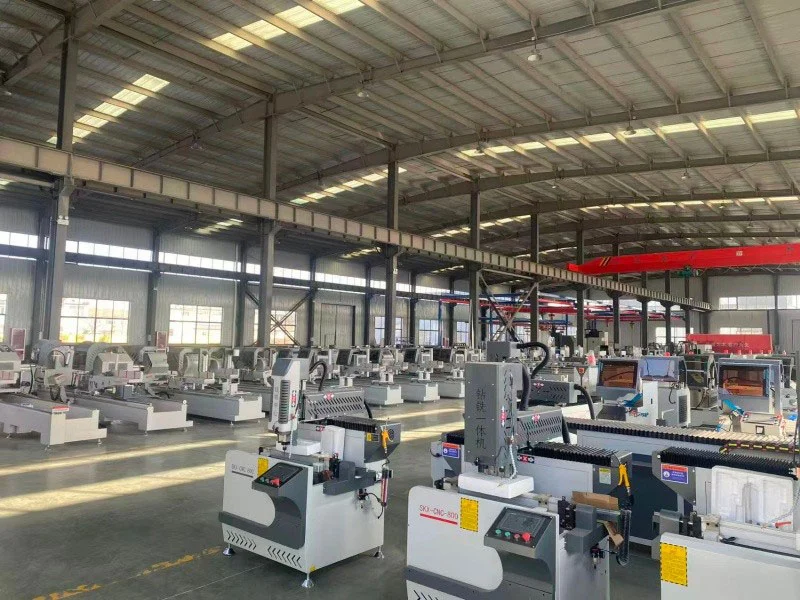

Lebulang Machine-k 1996az geroztik bere Jinan produkzio-gunea ustiatzen du, leihoak, ateak eta profilak prozesatzeko makinak fabrikatzen ditu. TheDual Cut 4+2 Ardatz End Miller Thermal Break Aluminiozko Ekoizpen LerroaFabrikatik zuzenean bidaltzen du CE eta ISO ziurtagiriekin. Urtebeteko egitura-bermea estandarra da. Urruneko instalazioaren jarraibideak, prestakuntza-euskarria eta lineako laguntza doan sartzen dira. Kontsumigarriak - ebakitzaileak, masailezurrak, zigiluak - stockean gordetzen dira. In situ martxan jartzea antolatu daiteke.

Ohiko galderak

G: Zure ekipoak leiho/ate profilak eta aluminiozko gortina-horma profilak kudeatu ditzake?

A: Bai. Gure fabrikak makina adimendunak ekoizten ditu ateak, leihoak eta gortinak fabrikatzeko. Adibidez, G20/G50 lan-estazioak prozesu osoko mekanizazioa kudeatzen du, eta gure Lebulang markako zerrek profilak mozten dituzte 45°-tik 135°-ra bitarteko angeluetan. Zure ekoizpen-behar espezifikoetan oinarritutako ekipoak gomendatzen ditugu.

G: Eragiketa konplexua al da? Langile kualifikatu asko behar ditut?

A: Gutxieneko prestakuntzarekin funtzionatzeko makinak diseinatzen ditugu. CNC sistemak aurrez ezarritako programak gordetzen ditu eta interfazeak menu zuzenak erabiltzen ditu. Ez da programazio ezagutza aurreratu behar. Doako prestakuntza-materialak, urruneko orientazioa eta instalazio-bideoak eskaintzen ditugu zure langileak azkar trebetzen laguntzeko.

G: Zer gertatzen da prozesatzeko zehaztasuna eta epe luzerako egonkortasuna?

A: Burdinurtuzko makina-gorputzak, gida-errail linealak eta bola-torlojuak motor serboekin erabiltzen ditugu. Oinarrizko osagaiak nazioartean aintzatetsitako hornitzaileetatik ateratzen dira. Diamantedun erremintek eta lubrifikazio automatikoko sistemek ebaketaren kalitatea mantentzen eta osagaien bizitza luzatzen laguntzen dute, denboran zehar zehaztasun koherentea onartzen baitute.

G: Zein salmenta osteko zerbitzu eskaintzen duzu?

E: 24 orduko lineako laguntza, urtebeteko bermea eta etengabeko mantentze-zerbitzua eskaintzen ditugu. Bideo-deien bidez urruneko arazoak konpontzea eskuragarri dago. Bertara bisita egin behar bada, kostu gehigarri baten truke antolatu dezakegu. Ordezko piezak stockean gordetzen dira eta azkar bidal daitezke.
