CNC Lau Buru Txokoak Crimping Makina

Oinarrizko Ezaugarriak

• Lau buruko aldibereko krispaketa:TheCNC Lau Buru Txokoak Crimping Makinamarko baten lau ertzak osatzen ditu prentsa-ziklo batean. Honek manipulazio-denbora murrizten du buru bakarreko edo buru bikoitzeko alternatibekin alderatuta, non markoa birkokatu eta berriro lotu behar baita izkina pare bakoitzeko.
• CNC serbo kokatzea:Crimping buru bakoitza bola-torlojua gidatzen duen serbo motor batek kokatzen du. Operadoreak fotograma-tamaina hautatzen du ukipen-pantailan, eta buruak automatikoki mugitzen dira beharrezko posizioetara. Sistema berak hainbat fotograma errezeta gordetzen ditu. Errepikatzeko kokapen-zehaztasuna ± 0,1 mm-tan zehazten da, normalean 1 mm-ko errore diagonala eta jostura-errorea 0,15 mm-tik behera behar bezala prestatutako profiletan.
• Markoaren tamaina tartea:Makinak 550 × 550 mm-tik 1800 mm-ko altuera eta 3000 mm-ko zabalerako markoak maneiatzen ditu, etxebizitza eta merkataritzako produkzioan aurkitzen diren aluminiozko leiho eta ateen dimentsio gehienak estaliz.
• Onduketa-sistema hidraulikoa:Buru bakoitza zilindro hidrauliko batek gidatzen du, 15 MPa-ko olio-presio nominala eta 48 kN-ko konponketa-indarra guztira. Zirkuitu hidraulikoak presio altuko-beheko bi etapako sekuentzia erabiltzen du: hurbilketa azkarreko trazuak ziklo-denbora murrizten du, eta trazuaren amaieran presio altuko eusteak izkinan lotura estua bermatzen du.
• Pintza mugikor pneumatikoak:Lotura-unitateak automatikoki aurrera egiten dute markoa kargatzeko eta deskargatu ondoren atzera egiten dute. Pintza-indarra bi norabidetatik aplikatzen da profila posizioan eusteko eta prentsa-ibilbidean deformazio-arriskua murrizteko.

Zehaztapen Teknikoak

Nola Funtzionatzen Du

TheCNC Lau Buru Txokoak Crimping MakinaUkipen-pantailan fotograma-dimentsioa sartzen hasten den sekuentzia batean funtzionatzen du. Lau kurba-buruak, bakoitza serbo-gidatutako bola-torlojuen ardatzetan muntatuta, automatikoki mugitzen dira programatutako posizioetara. Operadoreak moztutako eta prestatutako aluminiozko profilak finkatzeko aparatuetan jartzen ditu. Pintza pneumatikoak profilak bere horretan eusteko sartzen dira, norabide bertikal zein horizontaletik presioa eginez. Behin estutu ondoren, zirkuitu hidraulikoa bi fasetan aktibatzen da: presio baxuko aurrerapen azkar batek krispatzeko erremintak profilaren izkinekin kontaktuan jartzen ditu, eta presio handiko euste batek 48 kN-ko lotu-indar osoa aplikatzen du izkina-juntura osatzeko. Euste-denbora igaro ondoren, besarkadak askatzen dira, krispatzeko tresnak atzera egiten dute eta amaitutako markoa kendu daiteke. Lau ertzak ziklo batean osatzen dira, beraz, ez da markoa berriro kokatu beharrik.

Funtsezko osagaiak

• Servomotorrak eta bola-torlojuak:Lau buruetako bakoitza modu independentean kokatuta dago, doitasuneko bola-torloju batekin akoplatutako AC serbo motor batek. Antolamendu honek ± 0,1 mm-ko errepikakortasuna eskaintzen du eta buruak marko-tamaina desberdinetarako birkokatzea ahalbidetzen du eskuzko doikuntzarik gabe.
• Potentzia hidraulikoa:60 litroko depositu batek lau zilindro hidrauliko olioa hornitzen du presioa kontrolatzeko balbulak dituen kolektore baten bidez. Presio handiko-beheko bi etapako sekuentzia PLCak kudeatzen du solenoide balbulen bidez.

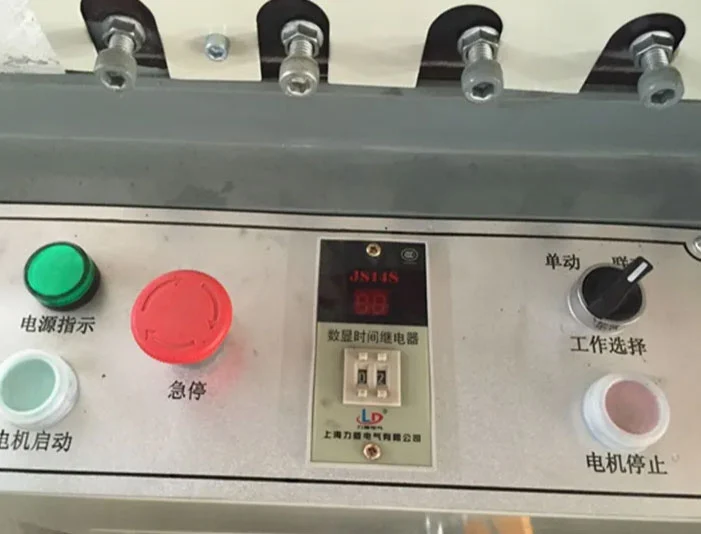

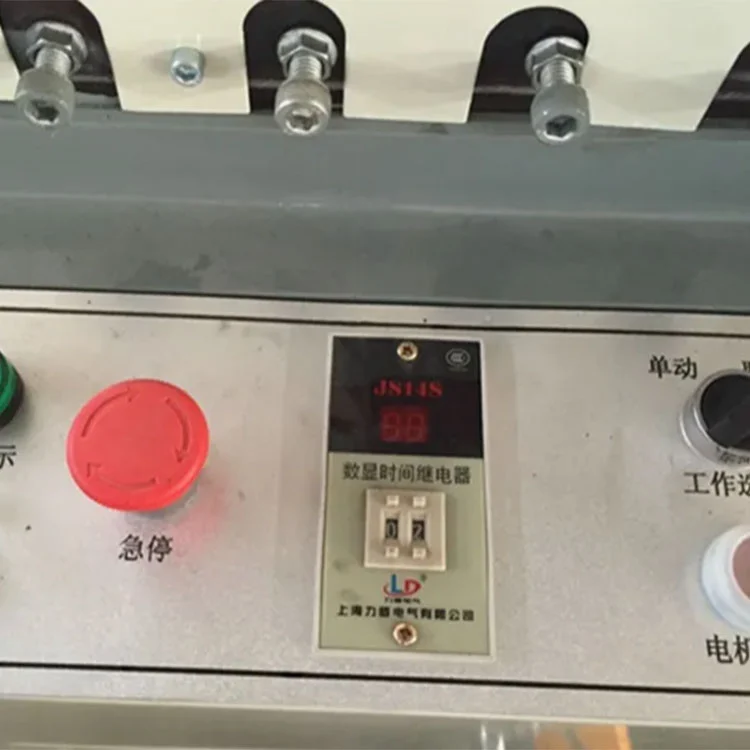

• Ukipen-pantaila eta PLCa:Ukipen-pantaila industrialak fotograma-tamainaren ezarpenak, gordetako programak, produkzio-kontagailuak eta alarma-mezuak bistaratzen ditu. Normalean ekoitzitako marko-dimentsioetarako parametro-errezeta gorde eta gogoratu daitezke.

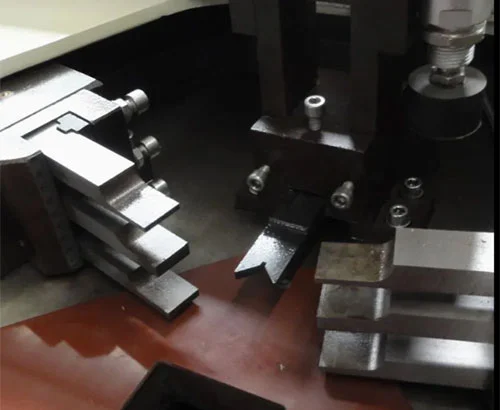

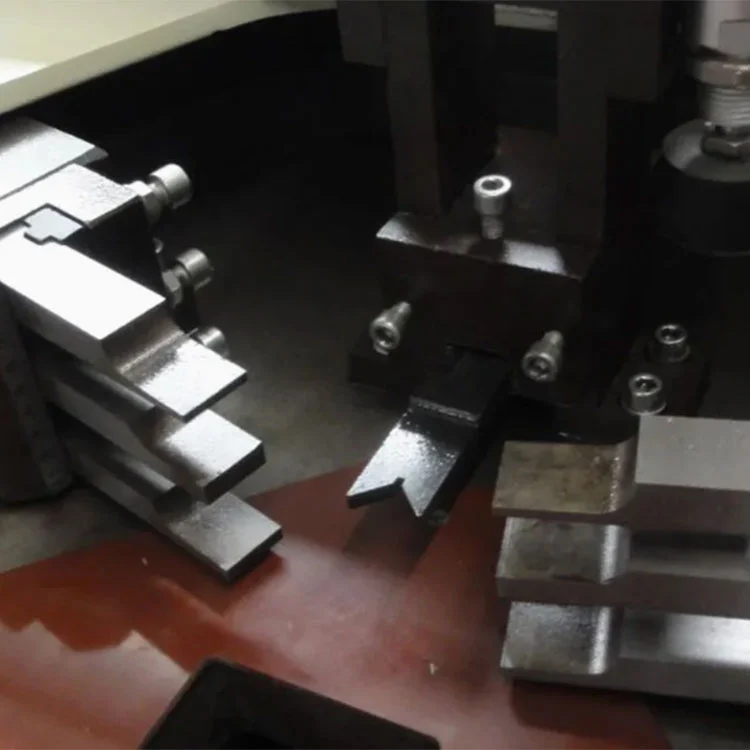

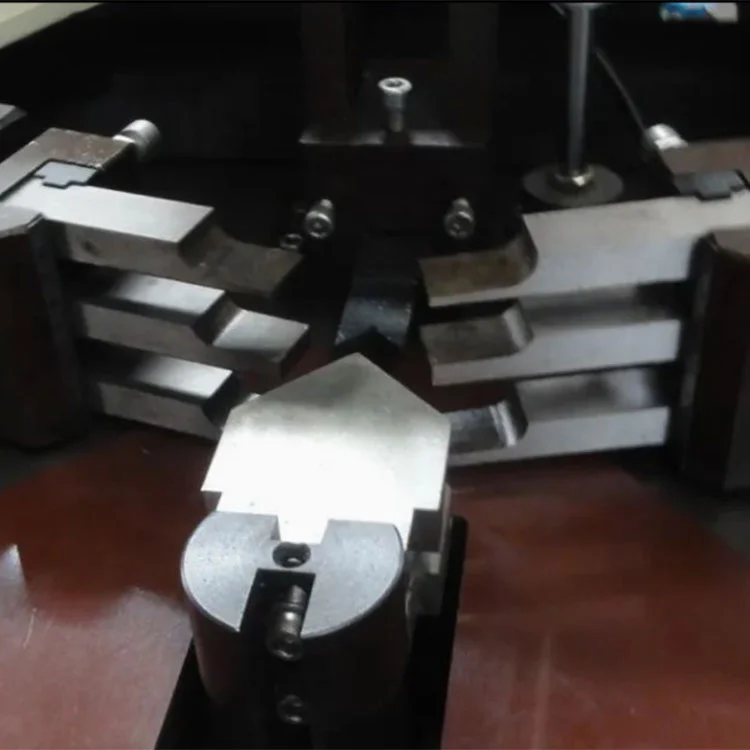

• Pintzatzeko tresnak:Altzairu gogortutako labanak profilaren geometriarekin bat egiteko mekanizatuta daude. Tresneria-multzoak profilaren sekzio ezberdinengatik trukatu daitezke. Labanak sakonera eta lerrokadura erregulagarriak dira.

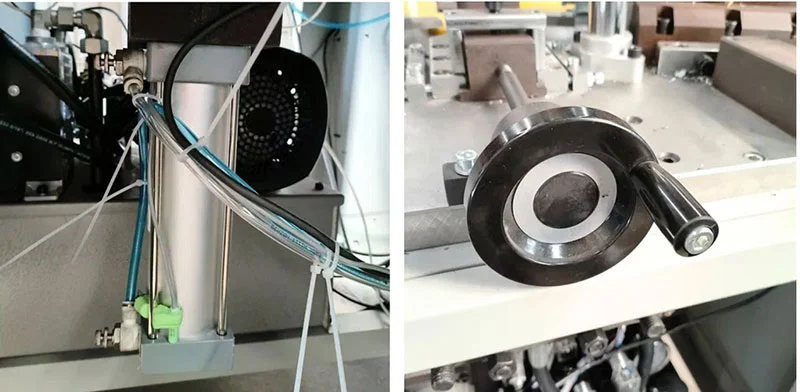

• Lotzeko sistema pneumatikoa:Besoek aurrera eta atzera egiten dute gida linealetan. Tentsio-indarra 0,5-0,8 MPa-n erregulatutako presioa duten zilindro pneumatikoek ematen dute. Norabide bikoitzeko horma-diseinuak bi aldeetatik indarra aplikatzen du profila egonkortzeko.
• Makina-markoa:Soldatutako altzairuzko egitura batek lau buru mugikorrei eta erdiko mahai finkoari eusten die. Markoa krispatzean sortutako erreakzio indarrei aurre egiteko eta buruaren lerrokatzea denboran zehar mantentzeko diseinatuta dago.

Aplikazio-eszenatokiak

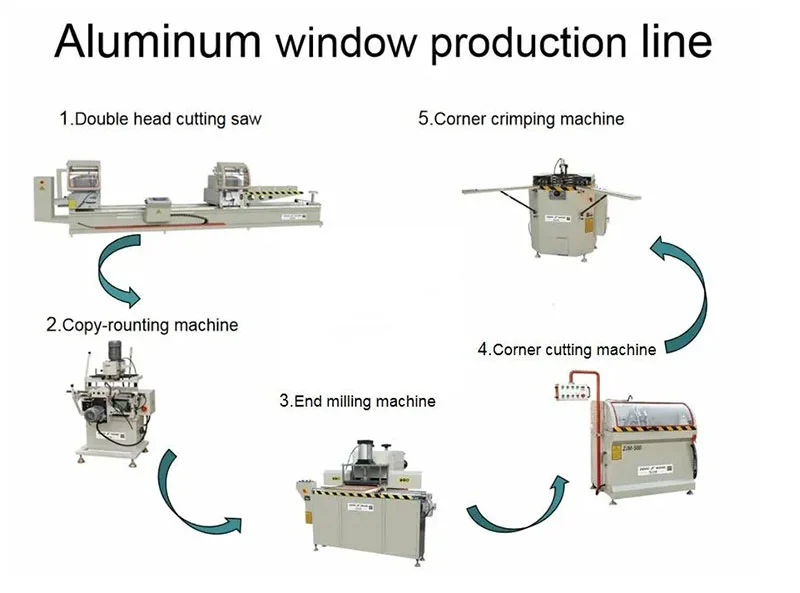

Aluminiozko Leihoen Fabrikazioa

Isolatutako leiho-markoen kontraste, irristagarri eta haustura termikoen zorroztasuna.

Aluminiozko Ateak Ekoizpena

Sarrerako ateen, balkoietako ateen, suaren aurkako aluminiozko ateen eta barruko aluminiozko ateen markoen izkina.

Gortina-horma eta eraikineko profilak

Aluminiozko mullions, trabes eta fatxada-profilen izkina 90°-ko okertzea.

Bolumen Handiko Ekoizpena

Aluminiozko ate eta leihoen fabrika ertain eta handietan erabiltzen da, non lau izkin ziklo batean osatzeak fotograma bakoitzeko prozesatzeko denbora murrizten duen eta eguneroko irteera handiagoa onartzen du.

Fabrikatzailea eta Bermea

Shandong Lebulang Precision Machinery Co., Ltd., Lebulang Machine gisa jarduten duena, aluminioa eta PVC leihoak eta ateak prozesatzeko ekipoak ekoizten ditu Jinan-eko instalazioetan 1996az geroztik. Konpainiak I+G, mekanizazioa, muntaia, probak eta salmentak barnean kudeatzen ditu. TheCNC Lau Buru Txokoak Crimping Makinasistema integratu honen pean eraikita dago eta fabrika zuzenean hornitzen da CE eta ISO 9001 ziurtagiriarekin. Urtebeteko berme batek egitura nagusia estaltzen du. Urruneko laguntza teknikoa barne hartzen da, bideo-diagnostikoa eta funtzionamendu-gidak barne. Ordezko piezak, hala nola labanak, zigiluak eta iragazki-elementuak salgai daude eta bereizita eska daitezke. Lekuko instalazioa eta martxan jartzea kostu gehigarriarekin antola daitezke.

Ohiko galderak

1.G.: Zer esan nahi du CLM4S?

A: CNC Txokoko Makina 4 buruko Servoa. "4"-k lau buru buru independenteei egiten die erreferentzia.

Q2: Zein da makinak kudeatu dezakeen gehienezko markoaren tamaina?

A: Konfigurazio estandarrak 1800 mm-ko altuera eta 3000 mm-ko zabalera duten markoak maneiatzen ditu. Tamaina ez-estandarrak eskaera egiteko unean eztabaidatu daitezke.

Q3: Zaila al da makina langile berrientzat funtzionatzea?

E: Eragiketa ukipen-pantaila baten bidez egiten da gordetako marko-programak dituena. Ingelesezko eskuliburua eta bideo prestakuntza eskaintzen dira. Operadore gehienek eguneroko errutina ikasten dute lanegun bateko edo biko epean.

4.G.: Zer ordainketa- eta entrega-baldintzak daude eskuragarri?

A: Ordainketa T/T edo L/C bidez egin daiteke moneta nagusietan USD, EUR eta GBP barne. Bidalketa baldintzak FOB Qingdao edo Jinan dira. CFR, CIF eta EXW ere onartzen dira bidalketaren helmugaren arabera.

5.G.: Onduketa-tresnak pertsonalizatu al daitezke profil zehatzetarako?

A: Bai, labanak krispatzeko mekanizatu daitezke bezeroaren profilaren sekzioarekin bat etortzeko. Eskaera-prozesuan profilaren lagin edo marrazki bat behar da erreminta-multzo egokia sortzeko.
