Beira isolatzeko CNC aluminiozko tartea tolesteko makina

Oinarrizko Ezaugarriak

• Kontrol-sistema eta unitateak:TheBeira isolatzeko CNC aluminiozko tartea tolesteko makinaSiemens PLC, Kinco ukipen-pantaila, Fuji serbo unitateak eta Airtac osagai pneumatikoak ditu. Ostalari-kontrolatzaileak datuen biltegiratzea eta programa-hautapena kudeatzen ditu, eta azpikontrolagailu batek denbora errealeko makinen sekuentziazioa kudeatzen du, operadorearen sarrera akatsak saihesteko.
• Fresatzeko eta markoaren zehaztasuna:Fresatzeko estazio espezifiko batek banatzailearen gainazala berdindu egiten du tolestu eta izkinan elkartu aurretik. Amaitutako markoaren dimentsioak programatutako balioetatik ±0,5 mm-ren barruan mantentzen dira, eta horrek azken IGUan izkinaren zigiluen osotasuna mantentzen laguntzen du.
• Prozesatzeko funtzio integratuak:Makinak tolestu automatikoa, profila ebaketa eta josturarik gabeko izkina-junturak egiten ditu ziklo jarraitu batean. Hogeita hamabi fotograma-forma gorde daitezke memorian. Materialak biltegiratzeko lau geltokiek 6Atik 30Ara bitarteko distantzien zabalerak hartzen dituzte, profil ezberdinen artean aldaketa azkarra ahalbidetuz.
• Tolestura bikoitza eta izkina txertatzea:Kanpoko eta barneko tolestura buruak eskuragarri daude. Txoko-junturak automatikoki egin daitezke bolumenaren ekoizpenerako edo eskuz lote txikietarako eta forma pertsonalizatuetarako, operadoreari malgutasuna emanez eskaera motaren arabera.
• Laser markaketa modulua:Hiru marka-modu hauta daitezke logotipoak, produktu-kodeak edo testua tolestu aurretik edo ondoren zuriunearen gainazalean zuzenean gehitzeko, OEM etiketatze-baldintzak betetzeko konfiguratu daitezkeenak.
• Makinen eraikuntza eta zerbitzu-tartea:Markoa eta gida elementuak industria-zerbitzuetarako eraikita daude. Planifikatutako mantentze-lanak eguneroko, hilero eta urteko kontrol-zerrendei jarraitzen die, normalean eskuratzen diren osagaiak ikuskapen eta ordezkapen errazak egiteko antolatuta. Fabrikatzaileak bi urteko bermea eskaintzen du makina osoa eta urtebeteko doako ordezkapena higadura piezen kasuan.

Makinaren egitura eta lan-printzipioa

TheBeira isolatzeko CNC aluminiozko tartea tolesteko makinasei azpisistema mekanikotan antolatuta dago, aluminio-zerrenda bobina gordinaren sarreratik amaierako marko espazialaren irteerara mugitzen dutenak:

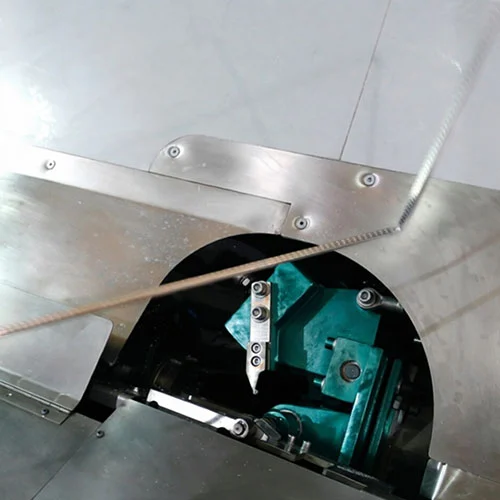

• Tolestura-mekanismoa— Kanpoko edo barneko tolestura-buruak onartzen ditu konfigurazioaren arabera. Hautatutako buruak espazio-profila osatzen du programatutako izkina-angeluarekin, behar den bihurgune-erradioarekin.
• Fresatzeko mekanismoa— Doizko fresatzeko unitate batek profilaren gainazala berdindu egiten du tolestu aurretik. Urrats honek bazterren deformazioa eragin dezaketen irregulartasunak kentzen ditu eta amaitutako unitatean zigiluen kontaktu koherentea lortzen laguntzen du.
• Transmisio-mekanismoa— Karga-estaziotik aluminiozko banda gidatzen du prozesatzeko fase bakoitzean. Mugimendua serbo-elikadurarekin sinkronizatuta dago, banda-zirkulazioa edo oker lerrokatzea ekiditeko.
• Zentratzeko mekanismo laguntzailea— Arrabolaren posizioa doitzen du toleste-estazioan sartzen den banda erdiratuta mantentzeko, dimentsio-zehaztasunari eragin diezaiokeen alboko noraeza txikia zuzenduz.
• Izkinako juntura mekanismoa— Errendimendu handiko exekuzioetarako materialaren juntze automatikoa eta bolumen txikiko edo prototipoen ekoizpenerako eskuzko juntzea onartzen du.
• Serbo elikatzeko mekanismo automatikoa— Serbo-gidatutako elikadura-sistema batek aluminio-zerrenda programatutako luzerara eramaten du, abiadura eta posizioa PLC bidez kontrolatuta, hautatutako distantziaren zehaztapenarekin bat etortzeko.

Produktuaren Parametro Teknikoak

Funtsezko osagaiak eta hornitzaileen informazioa

• PLCa eta ukipen-pantaila:Siemens kontrolagailu nagusia Kinco koloreko ukipen-pantailarekin. Programa hautatzeko eta parametroen ezarpenak ukipen-pantailaren bidez sartzen dira; PLCak exekuzio-denbora eta interblokeoak kudeatzen ditu.
• Servo unitateak:Fuji serbo-motorrek eta unitateek elikadura eta tolestura-ardatzak kontrolatzen dituzte, ±0,5 mm-ko markoaren tolerantziarako beharrezkoa den kokapen-zehaztasuna eskainiz.
• Sistema pneumatikoa:Airtac zilindroek, balbulek eta osagarriek estutzeko, tolesteko presioa eta izkinak sartzeko funtzioak kudeatzen dituzte. Zirkuitu pneumatikoak iragazki-erreguladore-lubrikatzaile unitate bat barne hartzen du hornidura-lerroan.
• Fresatzeko ardatza:Altzairu gogortutako fresak banatzailearen gainazala berdindu egiten du. Ardatz-abiadura eta aurrerapen-tasa aluminiozko zerrendaren lodiera eta zabalera bat etortzeko ezartzen dira.
• Markoa eta gida-errailak:Soldatutako altzairuzko oinarriak transmisio- eta zentratze-mekanismoetarako gida-errail linealak onartzen ditu, etengabeko funtzionamenduan banden lerrokadura koherentea mantenduz.
• Laser markaketa unitatea:Laser modulu dedikatu batek logotipoak, lote-zenbakiak edo testuak inprimatzen ditu konfigura daitezkeen hiru moduetako batean, toleste-estazioaren aurretik edo ondoren kokatuta, ekoizpen-beharren arabera.

Aplikazio-esparrua

HauBeira isolatzeko CNC aluminiozko tartea tolesteko makinaBeira isolatzaileen ekoizpen-lerroetan hedatzen da, non aluminiozko espazio-markoak behar diren bolumen ertain edo altuetan. Erabiltzaile arruntak honako hauek dira:

• Beira isolatzailea fabrikatzeko instalazioak, etxebizitza eta merkataritza eraikinetarako beira bikoitzeko eta hirukoitzeko unitateak ekoizten dituztenak.
• Beira arkitekturako prozesadoreak energia-eraginkortasuna duten beira, segurtasun beira eta isolamendu akustikoko produktuak hornitzen dituztenak.
• Beste IGU ekoizle batzuei aurre-tolestutako markoak hornitzen dituzten aluminio-tartea prozesatzeko tailer espezializatuak.
• Leiho, ate eta gortina-horma fabrikatzaileak barnean beira prozesatzeko sailak lantzen dituztenak.

Paketatzea eta bidalketa

TheBeira isolatzeko CNC aluminiozko tartea tolesteko makinaEsportazio-mailako egurrezko kutxa estandar batean bidaltzen da, barneko euskarriekin eta hezetasunari aurre egiteko bilgarriarekin. Kutxaren dimentsioak makinaren 10500×1300×1950 mm-ko aztarnaren inguruan eraikitzen dira, ordezko ebakigailuak, zigiluak eta inprimatutako dokumentazioa dituzten osagarrien kaxetarako leku gehigarriarekin. Bidalketa aurreko ikuskapen-bideoa eta makineriaren proba-txostena bidali aurretik ematen dira. Entrega-baldintza estandarrak Qingdao edo Jinan FOB dira, eskaera berresten denetik 30 lanegun inguruko epe arruntarekin. Garraio-aukerak hauta daitezke helmugako portura eta tokiko entrega-eskakizunetara egokitzeko.

Ohiko galderak

Q1: fabrika edo merkataritza enpresa bat al zara?

E: Lebulang Machine-k bere fabrikazio-instalazio propioa du Jinan-en, Txinan, non beira eta leihoak prozesatzeko ekipoak ekoizten diren 1996az geroztik. I+G, ekoizpena eta salmenta erakunde berean kudeatzen dira.

Q2: Pertsonalizazioa onartzen al duzu?

A: Makinen funtzioak, prozesatzeko parametroak eta markatzeko moduak OEM edo ODM hitzarmenen arabera bezeroen produkzio-eskakizunetara egokitu daitezke.

Q3: Zein da zure entrega-denbora?

A: Makina estandarrak 30 laneguneko epean bidaltzen dira. Konfigurazio pertsonalizatuek epealdia luza dezakete. Hainbat merkantzi aukera daude helmugaren arabera.

Q4: Zer gertatzen da bermea eta zerbitzu-bizitza?

A: Bermeak makina osoa hartzen du bi urtez eta higadura-piezak urtebetez. Makinaren egitura lan-ziklo industrialetarako diseinatuta dago, eta fabrikatzaileak epe luzerako ordezko osagaien hornidura mantentzen du.

Q5: Nola mantendu makina?

A: Eguneroko, hileroko eta urteko mantentze-zerrendekin funtzionamendu-eskuliburua eskaintzen da makinarekin. Urruneko laguntza teknikoa eskuragarri dago instalatu ondoren arazoak konpontzeko eta mantentze-lanetarako.
