Garbiketa automatikoa Lehortzeko Prentsa Linea Beira Isolatzaileetarako

Ezaugarri nagusiak

1. PLC kontrola ukipen-pantaila HMIarekin:OsoaGarbiketa automatikoa Lehortzeko Prentsa Linea Beira Isolatzaileetarakokontrol-panel bakar baten bidez kudeatzen da. Operadoreek garbiketa-abiadura, lehortze-tenperatura, prentsa-presioa eta argonaren betetze-iraupena ezar ditzakete interfazetik. Denbora errealeko egoera-adierazleek estazio bakoitzaren funtzionamendu-egoera erakusten dute, eta alarma-mezuek ezarritako parametroen desbideratzeak adierazten dituzte.
2. Estalitako gainazalaren detekzio automatikoa:Garbiketa ataleko sarreran kokatutako sentsore optikoek Low-E eta estalitako beirazko gainazalak identifikatzen dituzte. Sistemak eskuila-presioa eta ur-emaria horren arabera doitzen ditu eta lerroa geldi dezake panel bat estalitako aldea norabide okerra duela kargatzen bada.
3. Maiztasun aldakorreko eskuila-unitatea:Eskuila arrabolen motorrak inbertsore bidez kontrolatzen dira, eta operadoreari biraketa-abiadura doitzeko aukera ematen dio kristalaren egoeraren arabera. Zikinkeria karga astunagoak garraiatzaileen abiadura baxuagoetan bideratu daitezke eskuila-momentu handiagoarekin, eta garbiketa estandarrak abiadura azkarragoan egiten dira.
4. Auto-egokitzen den aire-labana lehortzea:Aire-labanen multzoak beiraren lodiera hautematen du eta hutsunea automatikoki doitzen du. Begizta itxiko aire beroaren zirkulazio sistemak lehortze-tenperatura koherentea mantentzen du, urik gabeko gainazalera bideratuz beira-eremu osoan zehar, ertzak barne.
5. Tartea eta beiraren kokapen automatikoa:Lerrokatze pneumatikoko geldiuneek aluminiozko tartearen markoa eta beirazko panelak kokatzea prentsaren fasearen aurretik. Lerrokatze-perdoia ± 1 mm-ko barruan mantentzen da ertzaren zigiluen geometria koherentea bermatzeko.
6. Argon betetzeko kalkulu adimenduna:Kontrol-sistemak beiraren dimentsioak eta tartearen zabalera irakurtzen ditu barrunbearen barrunbearen bolumena kalkulatzeko, gero argonaren betetze-denbora eta emari-tasa horren arabera doitzen ditu, ez betetzea eta gas-hondakinak saihestuz.
7. Serbo-gidatutako prentsa argon betegarri integratua:Prentsa-unitateak barruko muntaia, prentsaketa eta argon betetzea geltoki batean konbinatzen ditu. Servodiskorrak prentsa-indarra eta paralelismoa kontrolatzen ditu, eta gasa injekzio-sistemak bete osteko argon-kontzentrazioa ≥90%-ko kontzentrazioa du helburu.
8. Produkzioaren bateragarritasuna:Lerroak beira bikoitzeko, hirukoitzeko, Low-E estalitako eta laminatuzko beira isolatzaileak prozesatzen ditu. Amaitutako IGU 10 eta 48 mm arteko lodiera erregulagarriko prentsa eta garraiatzaileen giden bidez egokitzen da.
9. Urruneko monitorizazioa eta lineako eguneratzeak:Ethernet ataka batek fabrikako sarera konektatzeko aukera ematen du. Baimendutako zerbitzu-langileak PLCra sar daitezke urruneko diagnostikoa egiteko, parametroak doitzeko eta programa eguneratzeko, tokiko zerbitzu-bisiten beharra murriztuz.

Parametro Teknikoak

Linearen konfigurazioa eta lan-fluxua

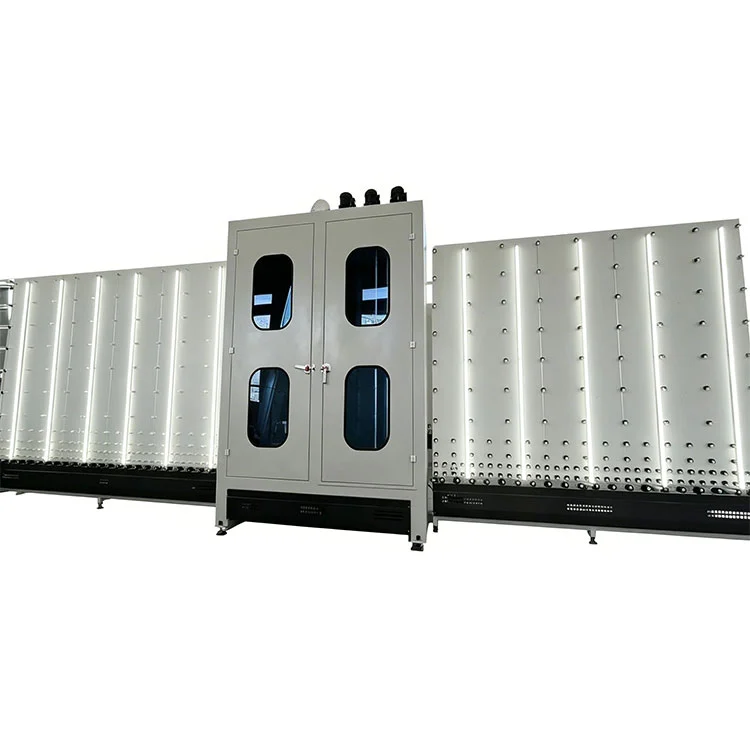

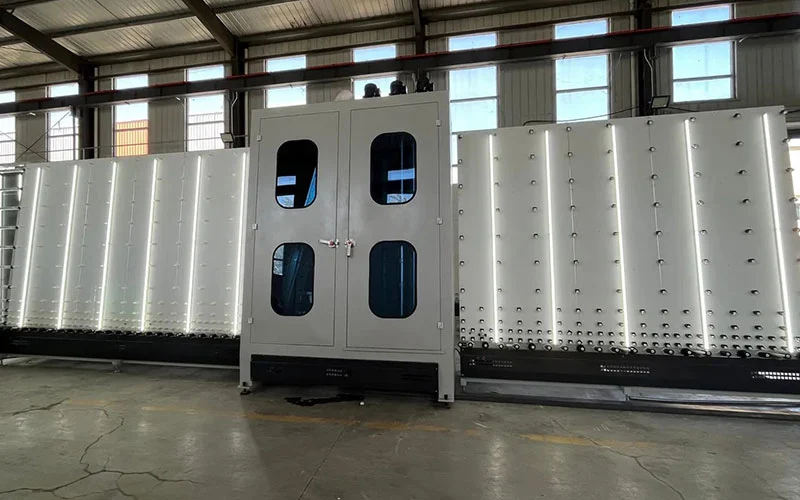

TheGarbiketa automatikoa Lehortzeko Prentsa Linea Beira Isolatzaileetarakoelkarri konektatutako lau estazioz osatutako fluxu zuzeneko ekoizpen-lerro gisa antolatuta dago. Beirazko xaflak karga-muturrean sartzen dira eta sekuentzialki igarotzen dira atal bakoitzean:

• Karga eta ikuskapen atala:Beirazko panelak eskuz edo kargagailuz jartzen dira sarrerako garraiatzailean. Sentsore optikoek beiraren presentzia, dimentsioak eta estalitako gainazalak detektatzen dituzte garbiketa-eremuan sartu aurretik.
• Garbiketa eta garbiketa atala:Presio erregulagarria duten nylonezko eskuila birakariak kristalezko gainazal biak garbitzen dituzte. Ur geza edo birzirkulatutako ura zorrotada lauko toberen bidez ihinztatzen da, eta, ondoren, ur desmineralizatua garbitzen da hondakin mineralak saihesteko.
• Lehortzeko atala:Berotutako airea kristalezko bidearen gainean eta azpian kokatutako aire labanen bidez botatzen da. Aire-aiztoaren tartea beiraren lodiera automatikoki egokitzen da. Begizta itxiko berogailu-sistema batek airea birzirkulatzen eta berotzen du, lehortzeko eraginkortasuna mantentzeko, energia-kontsumoa kudeatzen duen bitartean.
• Muntaketa eta prentsa atala:Aluminiozko espazio-markoa, lehorgailuz aurrez betea eta zigilu nagusiaz estalita, beirazko panelean kokatzen da. Bigarren beira-panela pneumatikoki lerrokatzen da. Serbo-gidatutako prentsak panelak elkartzen ditu abiadura kontrolatuan. Atal honetan argon betetzea panelen artean txertatutako zunda baten bidez egin daiteke azken prentsatu aurretik.

Funtsezko osagaiak

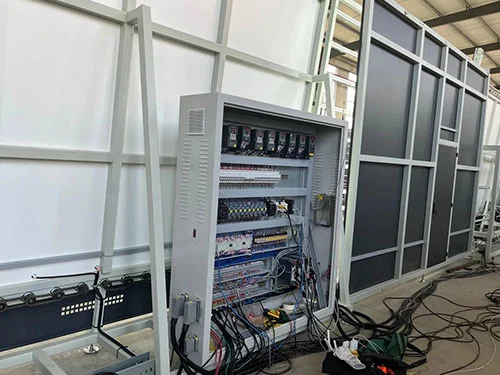

• PLC eta HMI:Industria-mailako kontrolagailu programagarria koloreko ukipen-pantailarekin. Edalontziaren errezeta anitz gordetzen ditu aurrez ezarritako garbiketa, lehorketa eta prentsaketa parametroekin.

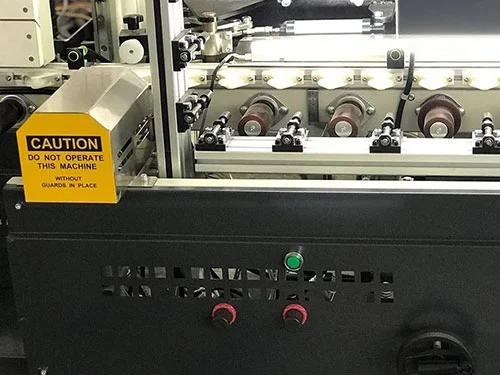

• Eskuila arrabolak:Altuera erregulagarria duten nylonezko zurdadun eskuilak. Maiztasun aldakorreko unitateak abiadura beiraren zikinkeria mailarekin eta linearen abiadurarekin bat etortzea ahalbidetzen du.
• Aire-labanen muntaia:Zehaztasunez ehotutako aireko labanak, beiraren lodieraren sarreran oinarritutako tarteen doikuntza automatikoa dutenak. Begizta itxiko aire beroaren zirkulazio sistema batera konektatua, elementu berogailuekin eta tenperatura sentsoreekin.
• Low-E detektatzeko sentsoreak:Garbiketa-ataleko sarreran estalitako beira-gainazalak eta estali gabeak bereizten dituzten sentsore optikoak.
• Servo prentsa-unitatea:Bola-torlojuak bultzatutako prentsa indarraren feedbackarekin. Sakatzeko abiadura, azken presioa eta eusteko denbora programagarriak dira.
• Argon betetzeko sistema:Masa-fluxuaren kontrolagailua bolumen-kalkulu integratua duena. Prentsa-zikloarekin sinkronizatutako zunda erretiragarri baten bidez betetzen da.

Fabrikatzailea eta Bermea

LEBULANGek, Lebulang Machine gisa jarduten du, beira prozesatzeko ekipoak ekoizten ditu Jinan fabrikan 1996az geroztik.Garbiketa automatikoa lehortzeko prentsa-lerroa beira isolatzaileetarakoI+G, mekanizazioa, muntaketa eta probak biltzen dituen sistema integratu baten pean fabrikatzen da. Lerro bakoitzak proba osoa egiten du benetako beirarekin bidalketa baino lehen, eta entrega aurretiko ikuskapen-txostena ematen da. Berme estandarra urtebetekoa da egitura eta osagai nagusietan. Urruneko laguntza teknikoa, lineako programen eguneraketak eta funtzionamendurako prestakuntza barne hartzen dira. Ordezko piezak hornituta daude eta ohiko merkantzien bidalketekin bidal daitezke. Lekuko instalazioa eta martxan jartzea kostu gehigarriarekin antola daitezke.

Ohiko galderak

Q1: Zein beira isolatu mota sor ditzake lerro honek?

A: Beira bikoitzeko, hirukoitzeko, Low-E estalitako eta laminatuzko beira isolatzaileak prozesatzen ditu. Amaitutako IGUren lodiera-tartea 10 eta 48 mm bitartekoa da, leiho, ate eta gortina-hormaren zehaztapen estandarrak estaltzen dituena.

Q2: Makinak automatikoki identifikatu al dezake estalitako beira?

A: Bai. Garbiketa ataleko sarrerako detekzio optikoko sentsoreek Low-E eta beste estalitako gainazal batzuk identifikatzen dituzte. Sistema ezar daiteke operadoreari ohartarazteko edo lerroa pausatzeko panel bat kargatzen bada estalitako aldea gaizki orientatuta duela.

Q3: Lehortzeko efektua guztiz urik gabekoa al da?

E: Begizta itxiko aire beroaren zirkulazio sistema auto-egokitzen den aire-labanekin konbinatuta beira-azalera eta ertzak guztiz lehortzeko diseinatuta dago. Aire-aiztoaren tartea beiraren lodiera egokitzen da, eta birzirkulatutako airea etengabe berotzen da lurruntze-baldintza koherenteak mantentzeko.

4.G.: Konplikatua al da eguneroko mantentze-lanak?

E: iragazkiak, eskuila-arrabolak eta aire-aiztoen toberak bezalako ikuskapen-puntuak alboko panelen eta sarbide-ate zabalen bidez eskura daitezke. Iragazkiak garbitzea eta eskuilak ikuskatzea bezalako ohiko zereginak atal nagusiak desmuntatu gabe egin daitezke. Mantentze-lanaren egutegia funtzionamendu-eskuliburuan dago.

Q5: Epe luzerako etengabeko funtzionamendua onartzen al du?

A: Osagai elektriko eta pneumatikoak etengabeko betebehar industrialerako hautatzen dira. PLCa, unitateak, motorrak eta sentsoreak nazioarteko hornitzaile handietatik datoz. Gomendatutako mantentze-tarteen arabera, linea 24 orduko funtzionamendurako diseinatuta dago bolumen handiko beira isolatzaileen ekoizpenean.
