2000 CNC Garbiketa Lehortzeko Prentsa Linea Bertikala Beira Isolatu eta Tenplatu Makinarako

Oinarrizko Ezaugarriak

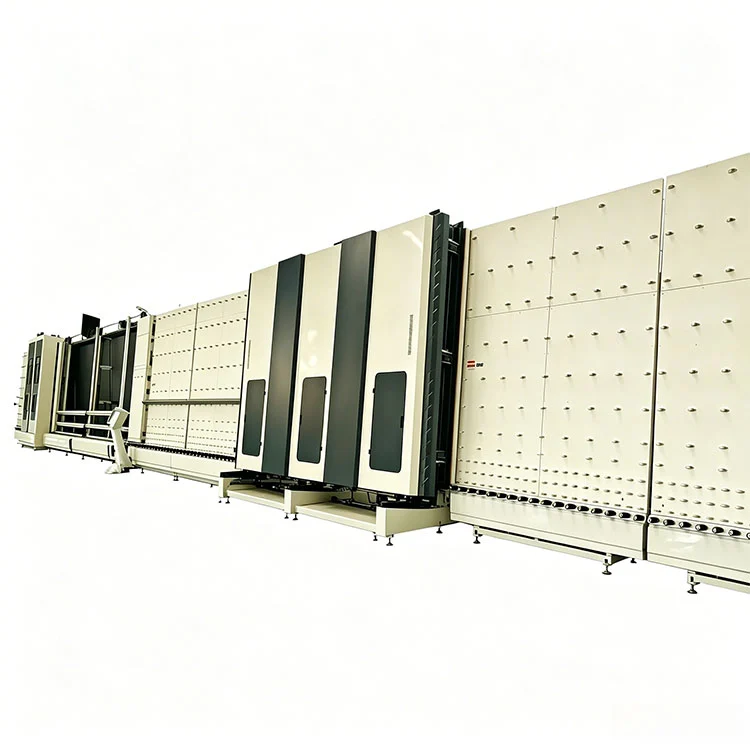

The2000 CNC Garbiketa Lehortzeko Prentsa Linea Bertikala Beira Isolatu eta Tenplatu Makinarakogarraiatzeko egitura bertikal baten inguruan eraikitzen da, ura grabitatearen bidez hustu daiteke garbiketa eta garbiketa faseetan eta beirazko gainazala lehortu aurretik hondar tantarik gabe mantentzen laguntzen du.

1. Garbitu, lehortu eta prentsatu lerro batean:Hiru etapak sekuentzialki antolatuta daude garraiobide bakarrean. Beirazko xaflak karga-muturrean sartzen dira eta sakatuta dauden beira isolatzaile gisa edo garbitutako panel gisa irteten dira. Ez da geltokien arteko eskuzko transferentziarik behar. Diseinu bertikalak konfigurazio horizontal baliokide batek baino espazio gutxiago hartzen du.
2. CNC ukipen-pantailaren kontrola:Ukipen-pantaila industrial batek operadorearen interfaze gisa balio du. Beira mota desberdinetarako parametroak (garbiketa-denbora, lehortze-tenperatura, prentsaketa-presioa eta garraiatzailearen abiadura) errezeta izendun gisa gorde daitezke eta memoriatik gogoratu. Sistemak alarmak erregistratzen ditu eta akats-kodeen irakurketak ematen ditu pantailan.
3. Presio handiko garbiketa birzirkulazioarekin:Errenkada bikoitzeko toberek ura presioa erregulagarrian ematen dute kristalezko bi gainazaletara. Geruza anitzeko iragazketa sistema batek partikulak harrapatzen ditu eta ur bera birzirkulatzea ahalbidetzen du. Batez besteko ur-kontsumoa orduko 0,8 m³ da gutxi gorabehera, eta elementu iragazkiak desmuntatu gabe garbitzeko eskuragarri daude.
4. Aire beroa lehortzea:Lehortzeko atalak aire beroko ganbera itxi bat erabiltzen du, 40 °C eta 120 °C arteko tenperatura tartearekin, etengabe erregula daitekeena. Airea berogailuen bidez zirkulatzen da eta beirazko gainazalera bideratzen da aire-labanen bidez. Ganbara zigilatuta dago hautsa sartzea ekiditeko, beraz, beira lehortua ez da berriro kutsatzen sakatu aurretik.
5. Prentsagailu hidraulikoa:Prentsa-indarra 0,2 MPa-tik 1,2 MPa-ra erregula daitekeen presioa duen zilindro hidrauliko batek sortzen du. Prentsa abiadura eta eusteko denbora programagarriak dira. Beira tenplatuaren kasuan, presio-arrapala profil leunago batean ezar daiteke, hausteko arriskua murrizteko.
6. Eraikitzeko eta mantentzeko sarbidea:Markoa karbono altzairuzko plaka lodituarekin fabrikatuta dago. Errodamenduak, zigiluak eta eskuila-arrabolak etengabeko funtzionamendurako zehazten dira. Atal bakoitzaren alboetan dauden zerbitzu-panelek ponpak, iragazkiak eta puzgailu-motorretarako sarbidea ematen dute garraiatzailearen egitura kendu gabe.
7. Beira motaren bateragarritasuna:Lerroak beira isolatzailea, beira tenplatua, panel arkitektonikoak eta horma gortinaren beira maneiatzen ditu. Gutxieneko eta gehienezko neurriak 280×450 mm eta 2000 mm-ko zabalera dira, hurrenez hurren. Prozesamendu estandarra eta pertsonalizatua biak onartzen dira gordetako parametro multzoak doituz.

Zehaztapen Teknikoak

Behean zerrendatutako parametro guztiak2000 CNC Garbiketa Lehortzeko Prentsa Linea Bertikala Beira Isolatu eta Tenplatu Makinarakofabrikako probetan egiaztatzen dira bidali aurretik. Eskaera bakoitzarekin entregatu aurreko ikuskapen-txostena ematen da.

Line Workflow

Beirazko xaflak zehar mugitzen dira2000 CNC Garbiketa Lehortzeko Prentsa Linea Bertikala Beira Isolatu eta Tenplatu Makinarakoetengabeko orientazio bertikalean. Kargalekuan, operadoreak beirazko panela garraiatzailean jartzen du. Lehenengo atalean, bi gainazalak birzirkulatutako urarekin garbitzen ditu ilara biko ihinztagailuen bidez, eta ondoren ur gezarekin garbitzen da. Ondoren, beira berotutako lehortze-ganbera sartzen da, non aire-labanek aire beroa gainazalean zehar zuzentzen duten. Lehortu ondoren, beira prentsatzeko geltokira joaten da. Beira isolatzaileetarako, bereizle-markoa —dagoeneko zigilatzaile nagusiarekin estalita— bi panelen artean kokatzen da, eta prentsa hidraulikoak presio kontrolatuan elkartzen ditu. Beira tenplatu bakarreko panelak lerrotik pasa daitezke prentsa-estazioa saihesbide moduan ezarrita. Amaitutako beira deskarga-muturretik ateratzen da.

Funtsezko osagaiak

• CNC ukipen-pantaila eta PLC:Industria-mailako kontrolagailu koloreko pantaila batekin. Hainbat beirazko errezeta gordetzen ditu. Atal bakoitzaren denbora errealeko egoera bistaratzen du eta alarmaren historia erregistratzen du.
• Spray-toberak eta iragazketa:Altzairu herdoilgaitzezko zorrotada lauko toberak ilara bikoitzetan antolatuta. Hiru faseko iragazki-sistemak - pantaila lodia, sare fina eta ikatz aktibatua - birzirkulatutako ura garbitzen du spray-zirkuitura itzuli aurretik.
• Berotzeko eta lehortzeko unitatea:Berogailu elektrikoak ganbera itxi baten barruan. Aire-labanak beiraren zabalera osoa estaltzeko jartzen dira. Tenperatura-sentsoreek PLCra itzultzen dute begizta itxiko kontrolerako.
• Prentsa hidraulikoaren zilindroa:Efektu bikoitzeko zilindro hidraulikoa presio-transduktorearekin. Sakatzearen indarra, arrapala-denbora eta eusteko iraupena ukipen-pantailan ezartzen dira.
• Garraio sistema:Gomaz estalitako gainazal motordun arrabolek beira garraiatzen dute. Abiadura aldakorra da 1 eta 6 m/min arteko inbertsore unitate baten bidez.
• Markoa eta babesa:Karbono altzairuzko egitura korrosioarekiko erresistentea duen pinturarekin. Segurtasun-panel gardenak garbitzeko eta lehortzeko atalak ixten dituzte. Larrialdietarako gelditzeko botoiak karga eta deskarga guneetan daude.

Fabrikatzailea eta Bermea

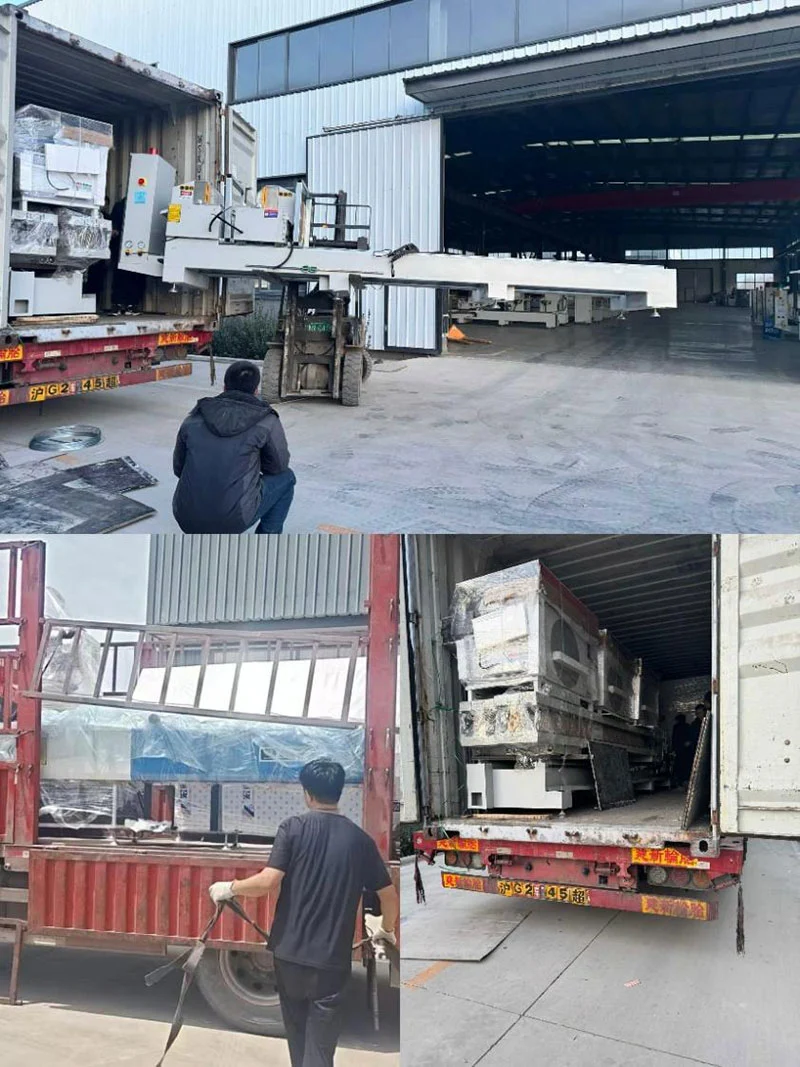

Shandong Lebulang Precision Machinery Co., Ltd., Lebulang Machine gisa jarduten duena, 1996az geroztik beira eta leihoak prozesatzeko ekipoak ekoizten ditu Jinan instalazioetan. Konpainiak I+G, osagaien mekanizazioa, muntaia, probak eta salmentak hartzen ditu erakunde bakarrean. The2000 CNC Garbiketa Lehortzeko Prentsa Linea Bertikala Beira Isolatu eta Tenplatu Makinarakosistema integratu honen pean eraikitzen da eta fabrika zuzenean bidaltzen da. CE eta ISO 9001 ziurtagiriak aplikatzen dira. Urtebeteko berme batek egitura nagusia estaltzen du, higadura arrunteko elementuak kenduta. Urruneko laguntza teknikoa eta funtzionamendurako prestakuntza sartzen dira. Ordezko piezak hornituta daude eta nazioartean bidal daitezke. Instalazioa eta martxan jartzea zerbitzu bereizi gisa antolatu daitezke.

Ohiko galderak

Q1: Zein beira mota prozesatu ditzake ekoizpen-lerro honek?

A: The2000 CNC Garbiketa Lehortzeko Prentsa Linea Bertikala Beira Isolatu eta Tenplatu MakinarakoBeira isolatzailerako eta beira tenplatuetarako eraikita dago, eta arkitektura, ate eta leiho eta horma gortinako beira ere onartzen ditu 4 mm eta 25 mm arteko lodiera tartean. Ez dago diseinatuta 3 mm baino meheagoa edo 25 mm baino lodiagoa den beirarako.

2.G.: Zaila al da makina langile berrientzat funtzionatzea?

E: Eragiketak CNC ukipen-pantaila erabiltzen du beira mota desberdinetarako gordetako errezetak dituena. Ingelesezko eskuliburua eta bideo-gida eskaintzen dira. Urruneko gida erabilgarri dago konfigurazioan. Ekoizpen guneen iritzietan oinarrituta, operadoreak eguneroko funtzionamenduarekin eroso jartzen dira lanegun bateko edo biko epean.

Q3: Zenbat aldiz behar du zirkulazioko ur-sistemak mantentze-lanak?

E: Geruza anitzeko iragazketa sistemak ura denbora luzez birzirkulatzeko aukera ematen du. Iragazki-pantailak egiaztatu eta garbitu behar dira eguneroko beira-lanak zehaztutako programazioan. Ordezko iragazkien elementuak ordezko pieza gisa eskuragarri daude. Ur deposituaren maila aldian-aldian betetzen da lurrunketa konpentsatzeko.

Q4: Ekipoen tentsioa pertsonalizatu al daiteke herrialde desberdinetarako?

E: konfigurazio estandarrak 380V 50Hz trifasikoan funtzionatzen du. Tentsioa eta maiztasuna eskaera egiteko unean zehaztu daitezke (adibidez, 220V/60Hz edo 415V/50Hz), beraz, makinak tokiko potentzia estandarrekin bat egiten du kanpoko transformadorerik behar izan gabe.
